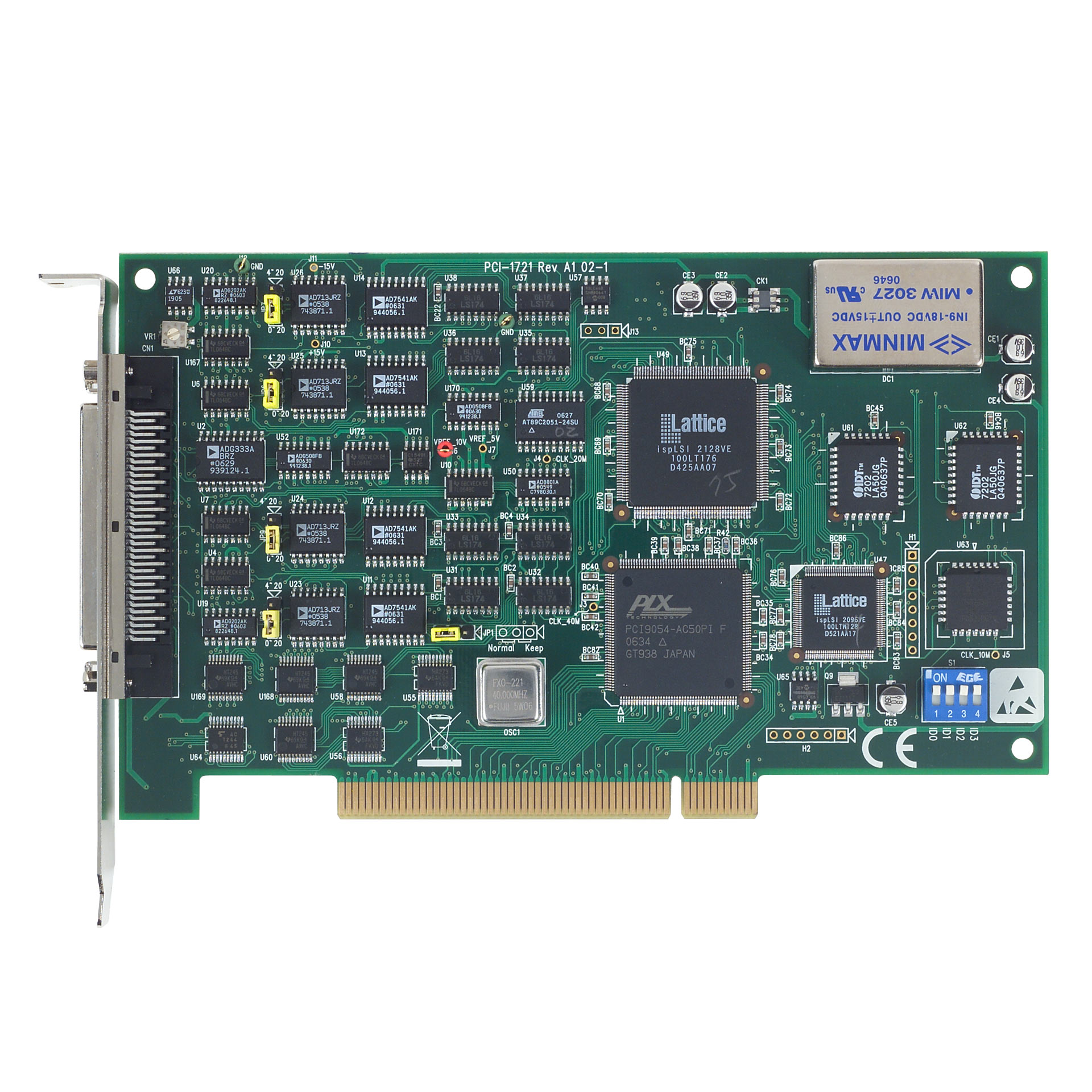

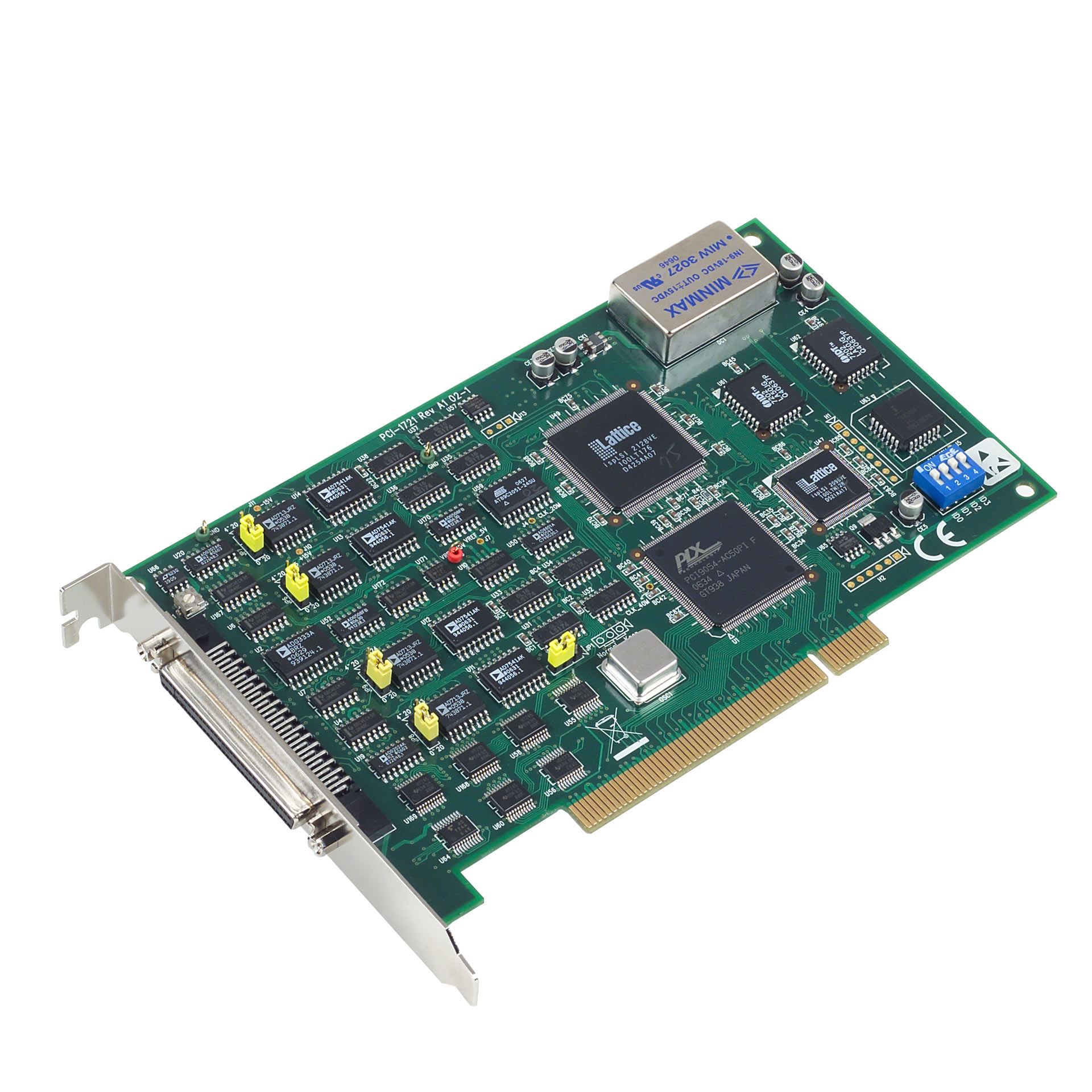

PCI-1721 Analog-Ausgangsboard
- Artikel-Nr.: PCI-1721
- Eigenschaften: 4 Analogausgänge mit 12 Bit Auflösung ++ 10 MHz Ausgaberate
Die Analogausgänge haben einen FIFO-Speicher für 1024 Samples, dies ermöglicht neben der... mehr
Produktinformationen "PCI-1721 Analog-Ausgangsboard"
Die Analog-Ausgangskarte PCI-1721 hat vier Analog-Ausgangskanäle mit jeweils einem 12-Bit Auflösung und einer maximalen Udate-Rate von 10 kHz.
Die Analogausgänge haben einen FIFO-Speicher für 1024 Samples, dies ermöglicht neben der Generierung statischer Signalpegel auch die Ausgabe von Kurvenformen. Ein 16 Bit Counter/Timer und 16 Digitale I/O ergänzen die Ausstattung der mit einem Isolationsschutz von 2500 VDC versehenen Ausgangskarte. Sie verfügt über ein PCI Businterface.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Weiterführende Links zu "PCI-1721 Analog-Ausgangsboard"
Analoge Eingänge
| Messwert-Speicher: | 1,024 Samples (FIFO) |
Analoge Ausgänge
| Analoge Ausgangs-Kanäle: | 4 |
| AO Auflösung: | 12 Bit |
| AO Ausgaberate (max.): | 10 MHz, statisch |
| AO Ausgangs-Bereiche: | ± 10V, ± 5V, 0 ~ 10V, 0 ~ 5V, 4 ~ 20mA, 0 ~ 20mA |
Digitale Eingänge
| DI Eingangs-Art: | als Ein- oder Ausgang einstellbar |
| Digitale Eingangs-Kanäle: | 16 |
| DI Eingangs-Spannung logisch 0: | 0.8 V max. |
| DI Eingangs-Spannung logisch 1: | 2 V min. 2,0 V min. |
Digitale Ausgänge
| Digitale Ausgangs-Kanäle: | 16 |
| DO Ausgangs-Art: | als Ein- oder Ausgang einstellbar |
| DO Ausgangs-Spannung: | 0.5 V, 2 V |
| DO Ausgangs-Strom Quelle: | -15 mA |
| DO Ausgangs-Strom Senke: | 24 mA |
Counter
| Counter-Kanäle: | 1 |
| Counter-Frequenz: | 10 MHz |
| Counter-Auflösung: | 16 Bit |
Allgemein
| Abmessungen (BxL): | 100 x 175 mm |
| Host-Interface: | PCI V2.2 |
| Signal-Anschluss-Konnektor: | SCSI 68-Pin (Buchse) |
| Formfaktor: | PCI-Karte |
Umwelt
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 85 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
