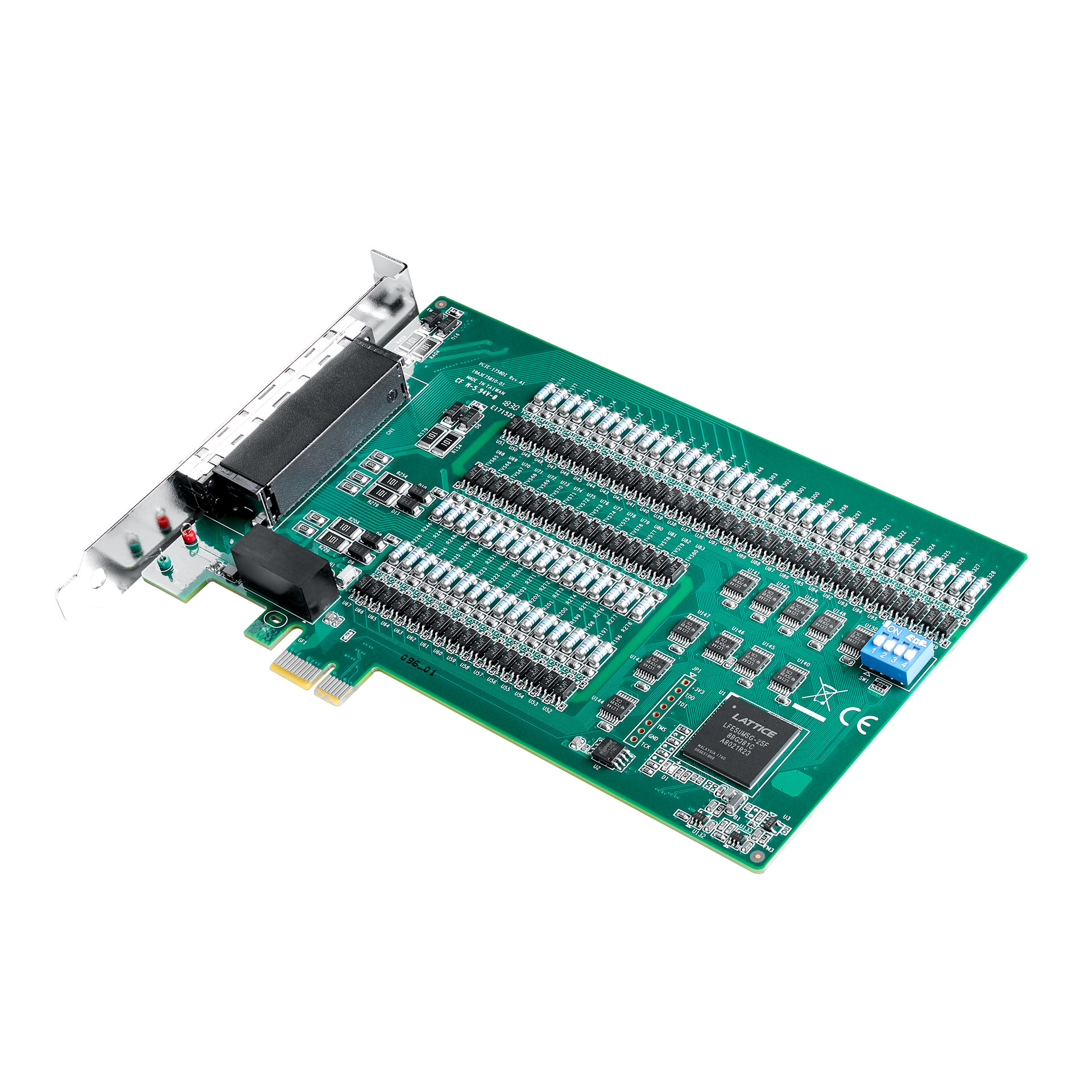

PCIE-1758 Isoliertes Digital-I/O-Board
- Artikel-Nr.: PCIE-1758DIO
- Eigenschaften: 64 isolierte Digitaleingänge ++ 64 isolierte Digitalausgänge ++ Isolationsspannung 2.500 VDC
Sie kann mit 128 digitalen Ein- oder Ausgängen sowie mit 64 digitalen Ein- und Ausgängen bezogen werden. Der Eingangsspannungsbereich liegt bei Logisch 0: 0 ~ 3 VDC und Logisch 1: 10 ~ 30 VDC. Der Ausgangsspannungsbereich liegt zwischen 5 bis 40 VDC. Bei Verwendung mehrerer baugleicher Karten kann jeder über einen BoardID Switch eine eigene ID zugewiesen werden. Die Karte verfügt über eine digitale Filterfunktion, um Störimpulse auf Eingangsdaten zu entfernen.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
| DI Eingangs-Art: | isoliert |
| Digitale Eingangs-Kanäle: | 64 / 128 |
| DI Eingangs-Spannung logisch 0: | 3 V max. |
| DI Eingangs-Spannung logisch 1: | 10 V min. (30 V max.) |
| DI Eingangs-Widerstand: | 3.6 kOhm |
| DI Isolation: | 2.500 VDC |
| Digitale Ausgangs-Kanäle: | 64 / 128 |
| DO Ausgangs-Art: | Senke (NPN) |
| DO Ausgangs-Spannung: | 5 ~ 40 VDC |
| DO Ausgangs-Strom Senke: | 350 mA, 250 mA |
| DO Optokoppler-Reaktionszeit: | 100 µs |
| DO Isolation: | 2.500 VDC |
| Abmessungen (BxL): | 100 x 168 mm |
| Formfaktor: | PCI-Express-Karte |
| Host-Interface: | PCI Express x1 |
| Signal-Anschluss-Konnektor: | SCSI 100-Pin (Buchse) |
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
