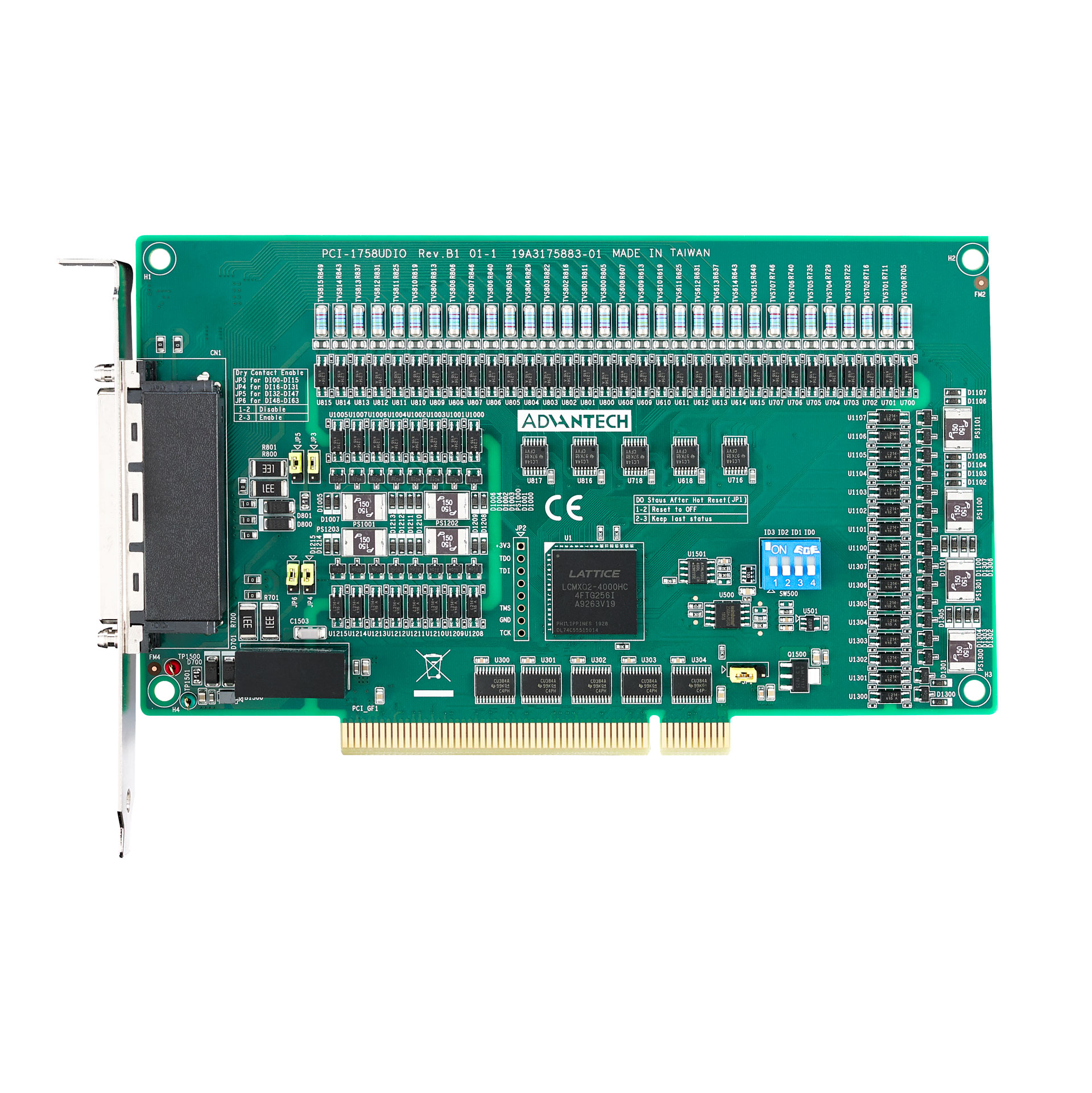

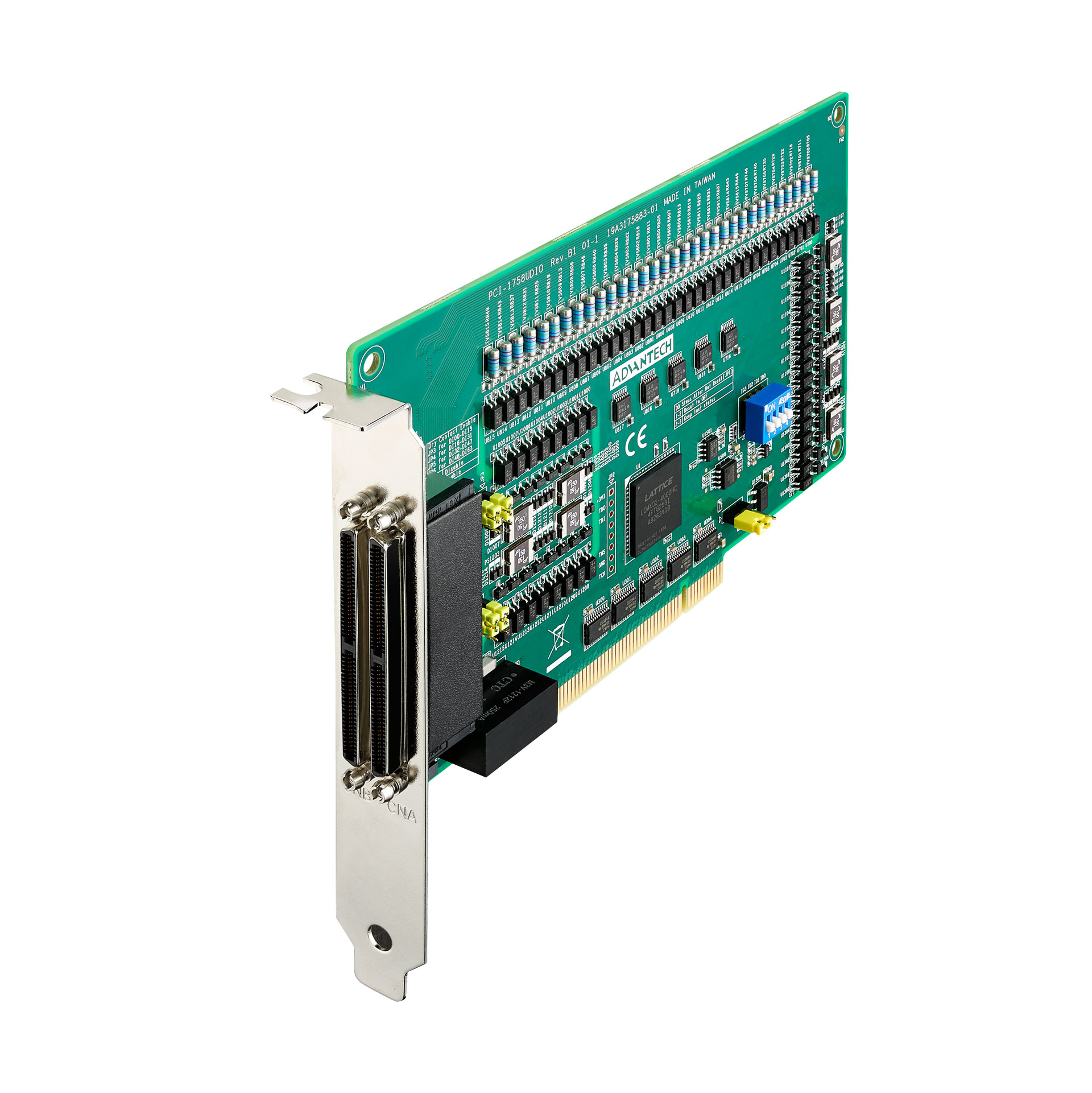

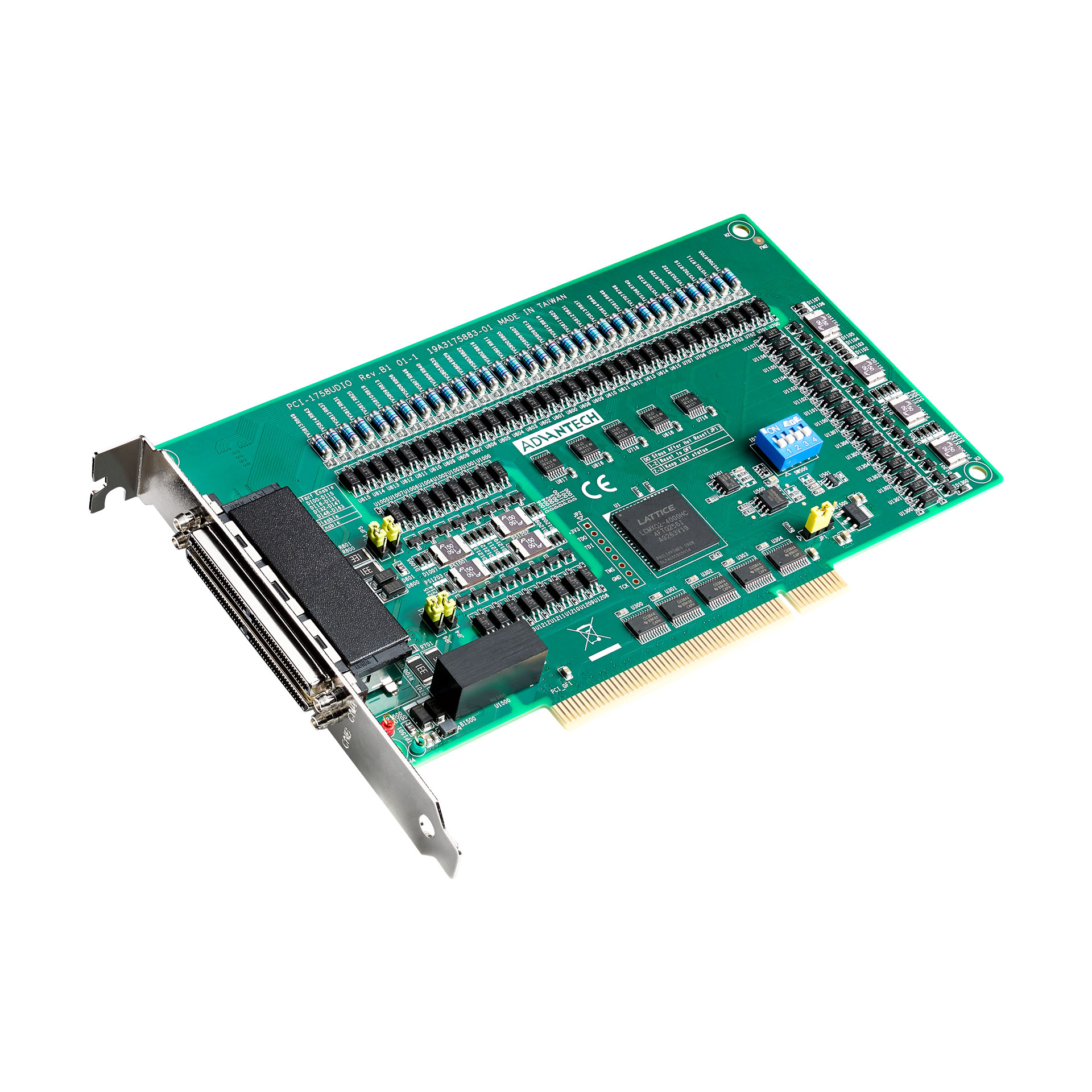

PCI-1758U Digital-I/O-Board
- Artikel-Nr.: PCI-1758UDI
- Eigenschaften: 128 isolierte Digitaleingänge ++ Isolationsspannung 2.500 VDC ++ Eingangsspannung 10 ~ 30 VDC
Die Isolationsspannung beträgt 2.500 VDC. Bei Verwendung mehrerer Karten kann jedem Board über... mehr
Produktinformationen "PCI-1758U Digital-I/O-Board"
Die Digital-I/O Karte PCI-1758U verfügt - je nach Ausführung - über 128 isolierte digitale Eingänge, 128 isolierte digitale Ausgänge oder jeweils 64 isolierte Ein- und Ausgänge.
Die Isolationsspannung beträgt 2.500 VDC. Bei Verwendung mehrerer Karten kann jedem Board über einen BoardID Switch eine eigene ID zugewiesen werden.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Weiterführende Links zu "PCI-1758U Digital-I/O-Board"
Digitale Eingänge
| DI Eingangs-Art: | isoliert |
| Digitale Eingangs-Kanäle: | 64 / 128 |
| DI Eingangs-Spannung logisch 0: | ± 2,5 V |
| DI Eingangs-Spannung logisch 1: | -25 ~ -5 V, 5 ~ 25 V |
| DI Eingangs-Widerstand: | 3 kOhm |
| DI Isolation: | 2.500 VDC |
Digitale Ausgänge
| Digitale Ausgangs-Kanäle: | 64 / 128 |
| DO Ausgangs-Art: | Senke (NPN) |
| DO Ausgangs-Spannung: | 5 ~ 40 VDC |
| DO Ausgangs-Strom Senke: | 200 mA (je Kanal), 150 mA (je Kanal) |
| DO Optokoppler-Reaktionszeit: | 100 µs |
| DO Isolation: | 2.500 VDC |
Allgemein
| Abmessungen (BxL): | 100 x 175 mm |
| Formfaktor: | PCI-Karte |
| Host-Interface: | PCI V2.2 |
| Signal-Anschluss-Konnektor: | mini SCSI HDRA-E100 (Buchse) |
Umwelt
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
