PCI-1737U Digital-I/O-Board
- Artikel-Nr.: PCI-1737U
- Eigenschaften: 24 Digitale I/O ++ als Ein- und Ausgänge nutzbar ++ Signalpegel TTL
Die Ein- und Ausgänge sind TTL-kompatibel. Die Ausstattung der Karte wird durch eine integrierte... mehr
Produktinformationen "PCI-1737U Digital-I/O-Board"

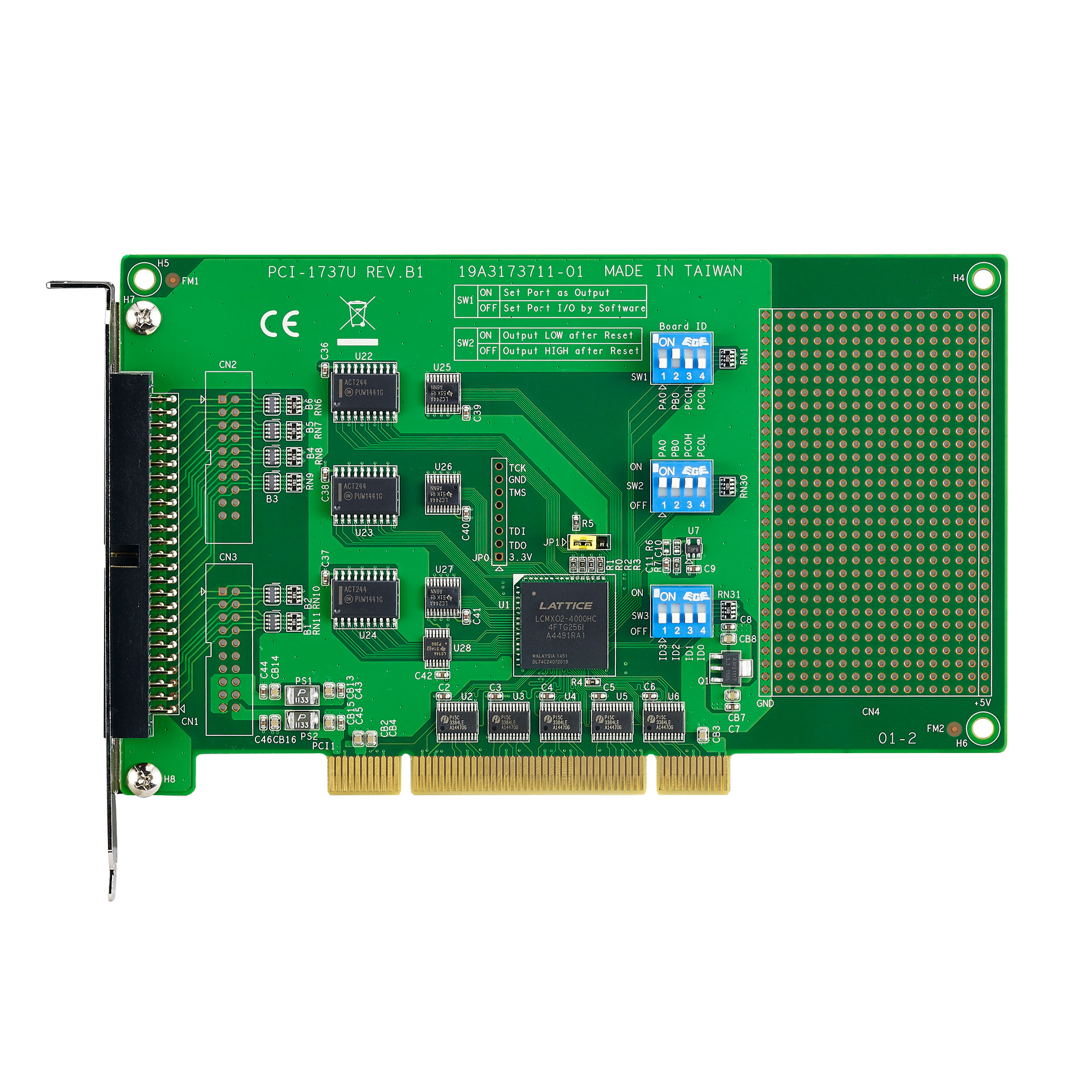

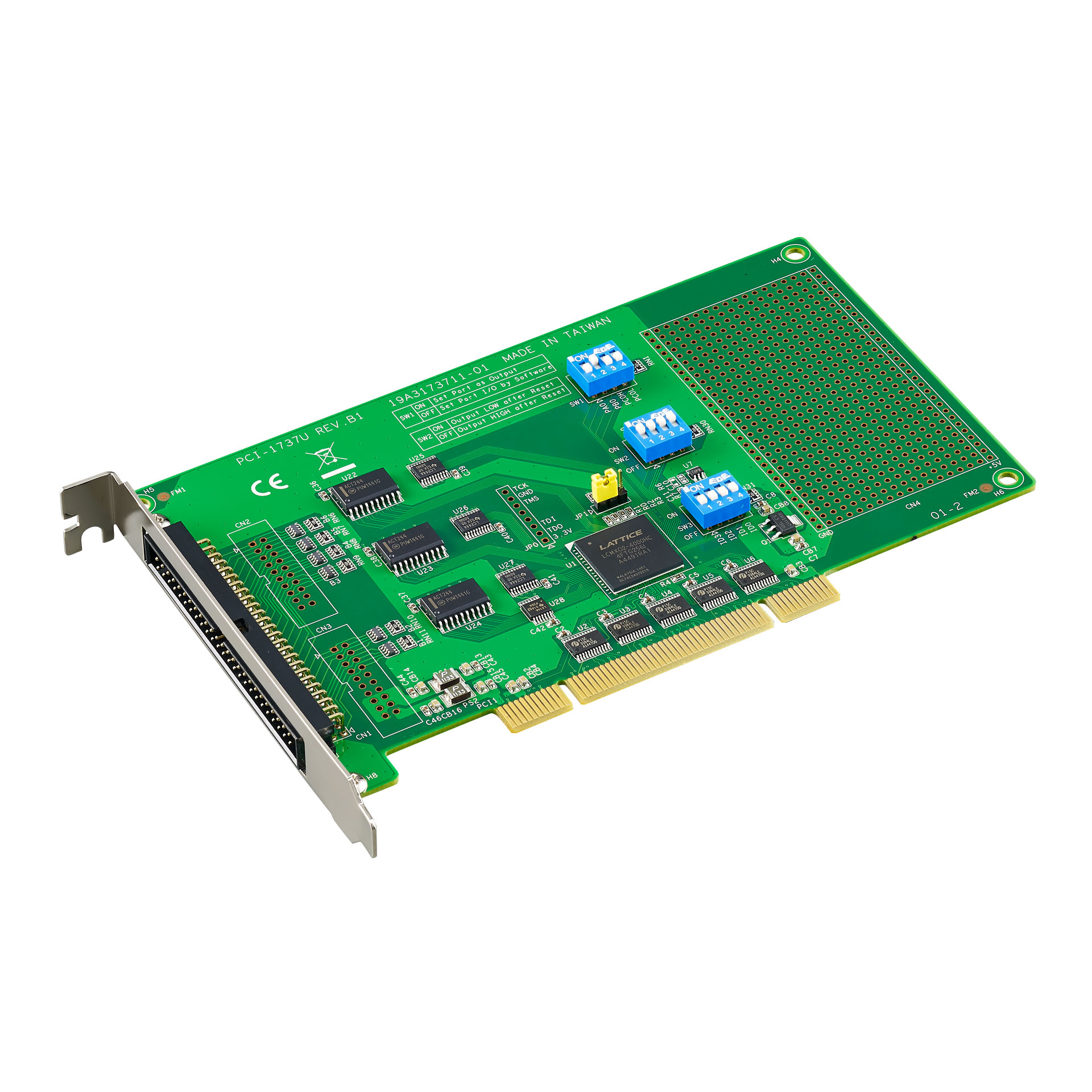

Die universelle digitale I/O-Karte PCI-1737U hat 24 I/O, die als Digitaleingang oder Digitalausgang betrieben werden können.
Die Ein- und Ausgänge sind TTL-kompatibel. Die Ausstattung der Karte wird durch eine integrierte Verdrahtungsfläche komplettiert. Die Kommunikation mit dem Host-PC findet über das PCI-Businterface statt.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Weiterführende Links zu "PCI-1737U Digital-I/O-Board"
Digitale Eingänge
| DI Eingangs-Art: | als Ein- oder Ausgang einstellbar |
| Digitale Eingangs-Kanäle: | 24 |
| DI Eingangs-Spannung logisch 0: | 0.4 V max. |
| DI Eingangs-Spannung logisch 1: | 2.4 V min. |
| DI Isolation: | ohne |
Digitale Ausgänge
| Digitale Ausgangs-Kanäle: | 24 |
| DO Ausgangs-Art: | als Ein- oder Ausgang einstellbar |
| DO Ausgangs-Spannung: | logisch 0: 0.4 V max., logisch 1: 2.4 V min. |
| DO Ausgangs-Strom Quelle: | 15 mA |
| DO Ausgangs-Strom Senke: | 24 mA |
| DO Isolation: | ohne |
Allgemein
| Abmessungen (BxL): | 100 x 175 mm |
| Formfaktor: | PCI-Karte |
| Host-Interface: | PCI V2.2 |
| Signal-Anschluss-Konnektor: | 20-Pin-Box-Header, 50-Pin-Box-Header |
Umwelt
| Arbeitstemperatur: | 0 ~ 65 °C |
| Lagertemperatur: | -25 ~ 80 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
