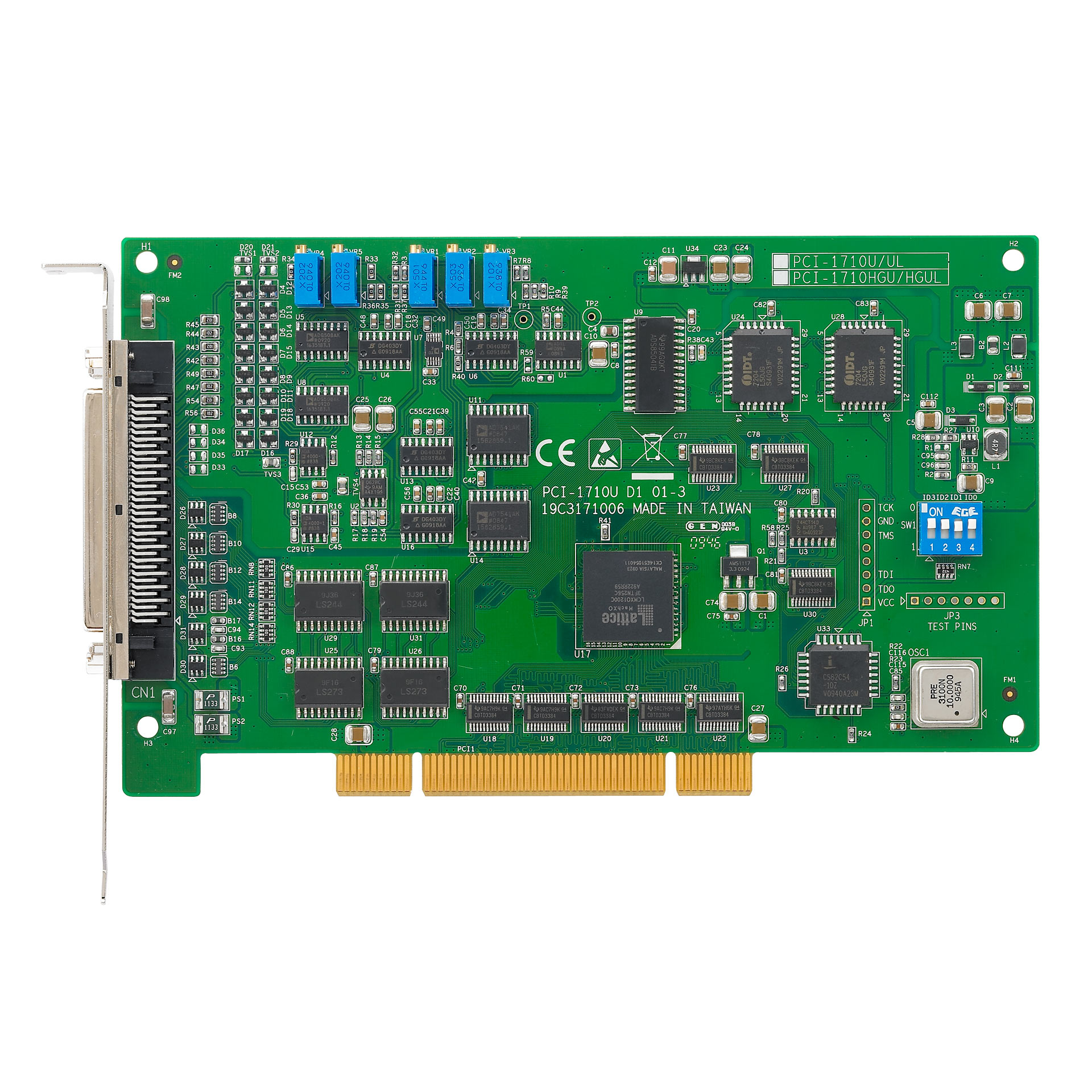

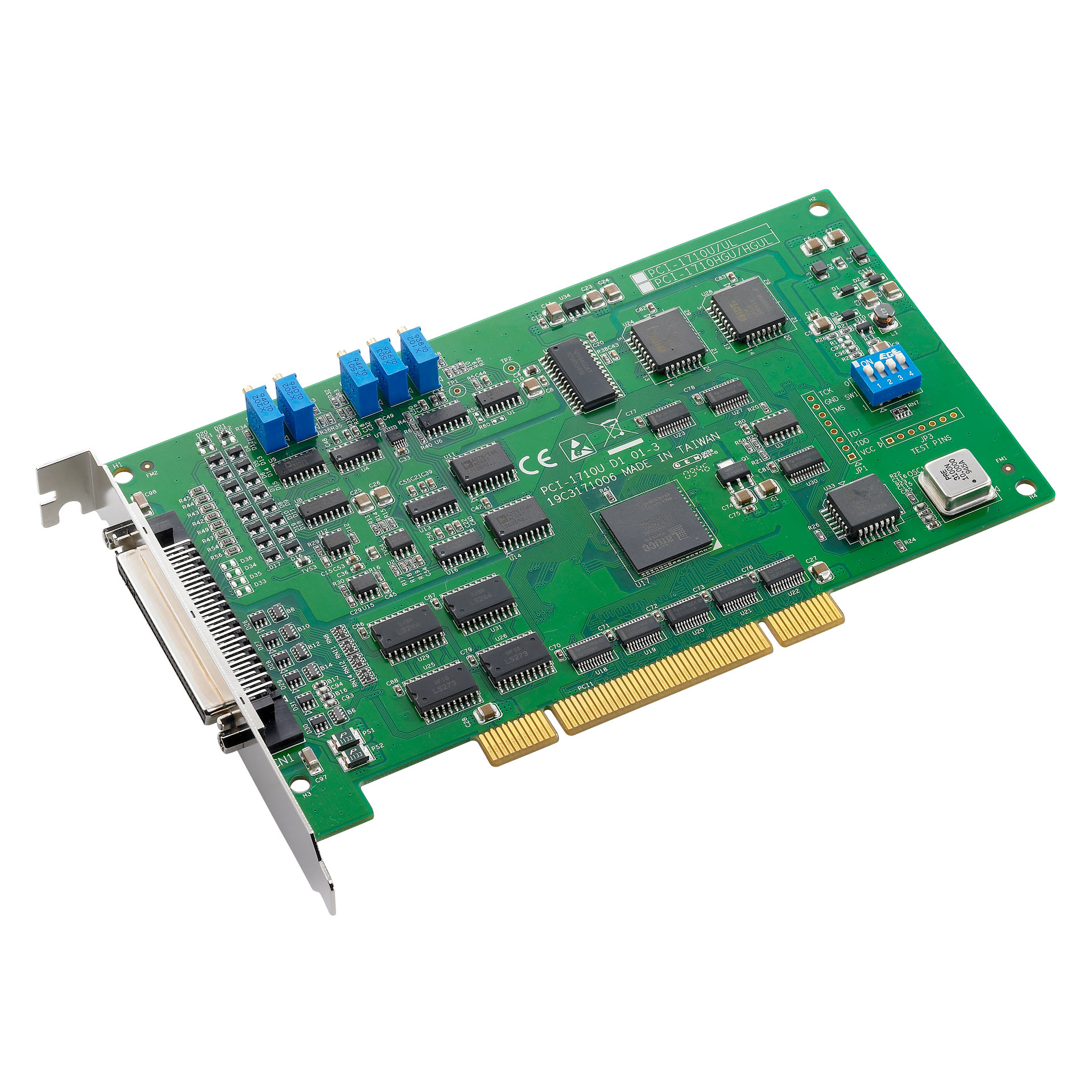

PCI-1710 Messwerterfassungsboard

541,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit 10 Werktage

Verstärkung AI / Analogausgänge:

  • PCI-1710HGU
  • 16 High-Gain Analogeingänge mit 12 Bit Auflösung ++ 100 kHz Summen-Abtastrate ++ 2 Analogausgänge ++ 16 Digitaleingänge ++ 16 Digitalausgänge
Ihre Abtastrate liegt bei 100 kHz. Kanalindividuell können - je nach Variante -... mehr
Produktinformationen "PCI-1710 Messwerterfassungsboard"
Die PCI-1710 ist eine Multifunktions-Messkarte und besitzt 16 single ended Analogeingänge mit 12 Bit Auflösung, diese können auch als 8 differenzielle Eingänge benutzt werden.

Ihre Abtastrate liegt bei 100 kHz. Kanalindividuell können - je nach Variante - Verstärkungsfaktoren zwischen 0,5 und 8 bzw. 0,5 und 1000 eingestellt werden. Damit der Messwert ohne Unterbrechung in den Host-Computer übertragen werden kann, steht ein FIFO-Speicher für 4096 Samples zur Verfügung. Je nach Ausführung verfügt die Kater über zwei analoge Ausgänge mit ebenfalls 12 Bit Auflösung, die eine statische Ausgabe von Signalpegeln möglichen. Ein 16-Bit Timer komplettiert die Ausstattung der Messkarte.

Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.

Weiterführende Links zu "PCI-1710 Messwerterfassungsboard"
Analoge Eingänge
Analoge Eingangs-Kanäle: 16, 8
AI Auflösung: 12 Bit
AI Abtastrate (max.): 100 kHz
AI Eingangs-Spannung bipolar: ± 10V, ± 5V, ± 2.5V, ± 1.25V, ± 1V, ± 500mV, ± 625mV, ± 100mV, ± 50mV, ± 10mV, ± 5mV
AI Eingangs-Spannung unipolar: 0 ~ 10V, 0 ~ 5V, 0 ~ 2.5V, 0 ~ 1.25V, 0 ~ 1V, 0 ~ 0,1V, 0 ~ 0.01V
AI Eingangswiderstand: 1 GOhm
AI Überspannungsschutz: ±30 VDC
Messwert-Speicher: 4,096 Samples (FIFO)
Analoge Ausgänge
Analoge Ausgangs-Kanäle: 2 / 0
AO Auflösung: 12 Bit
AO Ausgaberate (max.): statisch
AO Ausgangs-Bereiche: 0 ~ 10V, 0 ~ 5V
Digitale Eingänge
Digitale Eingangs-Kanäle: 16
DI Eingangs-Spannung logisch 0: 0.8 V max.
DI Eingangs-Spannung logisch 1: 2 V min.
Digitale Ausgänge
Digitale Ausgangs-Kanäle: 16
DO Ausgangs-Spannung: logisch 0: 0.4 V max., logisch 1: 2.4 V min.
DO Ausgangs-Strom Quelle: 0.4 mA
DO Ausgangs-Strom Senke: 0.8 mA
Counter
Counter-Kanäle: 1
Counter-Frequenz: 1 MHz
Counter-Auflösung: 16 Bit
Allgemein
Abmessungen (BxL): 100 x 175 mm
Formfaktor: PCI-Karte
Signal-Anschluss-Konnektor: SCSI 68-Pin (Buchse)
Host-Interface: PCI V2.2
Umwelt
Arbeitstemperatur: 0 ~ 60 °C
Lagertemperatur: -20 ~ 70 °C
Luftfeuchtigkeit: 5 ~ 95 % RH
