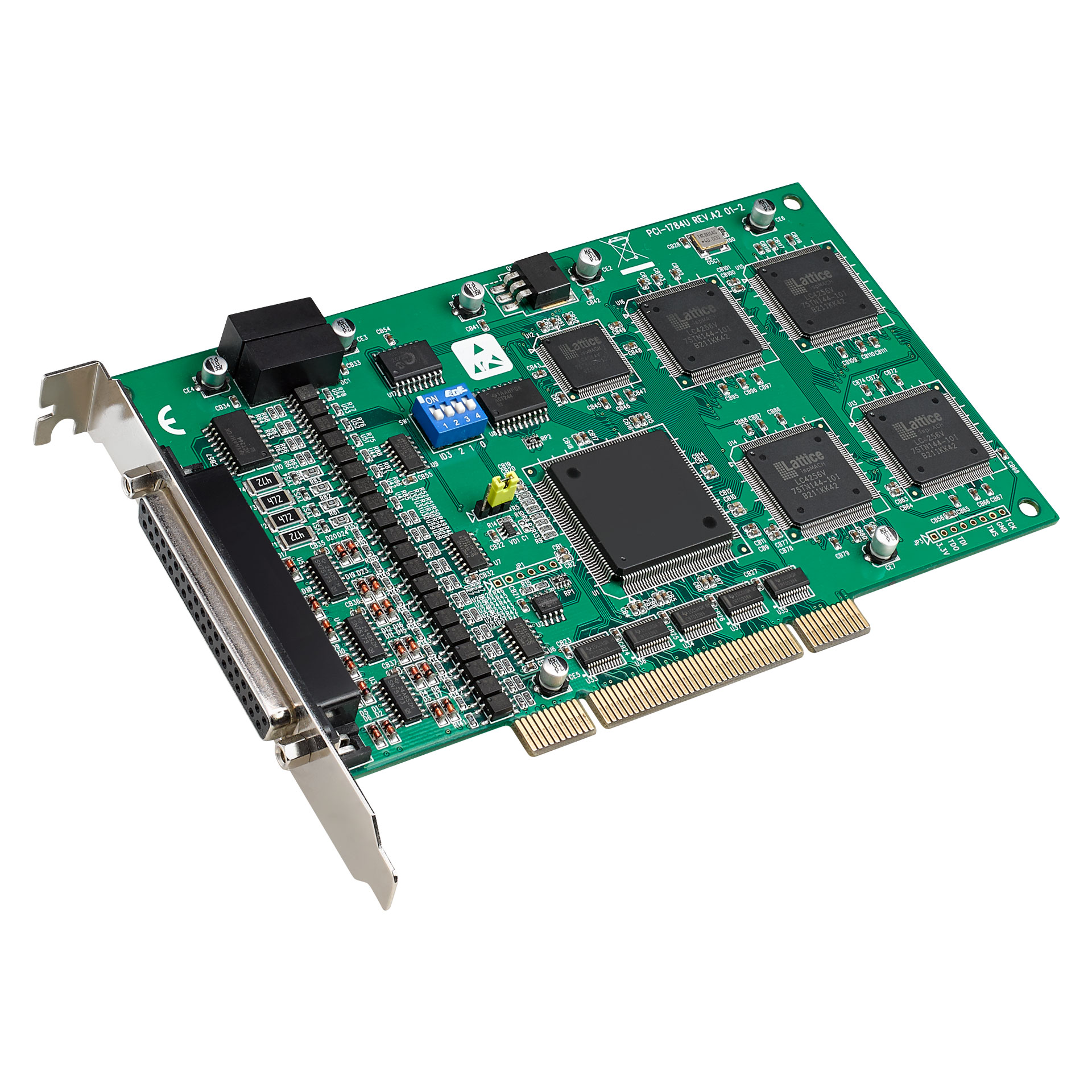

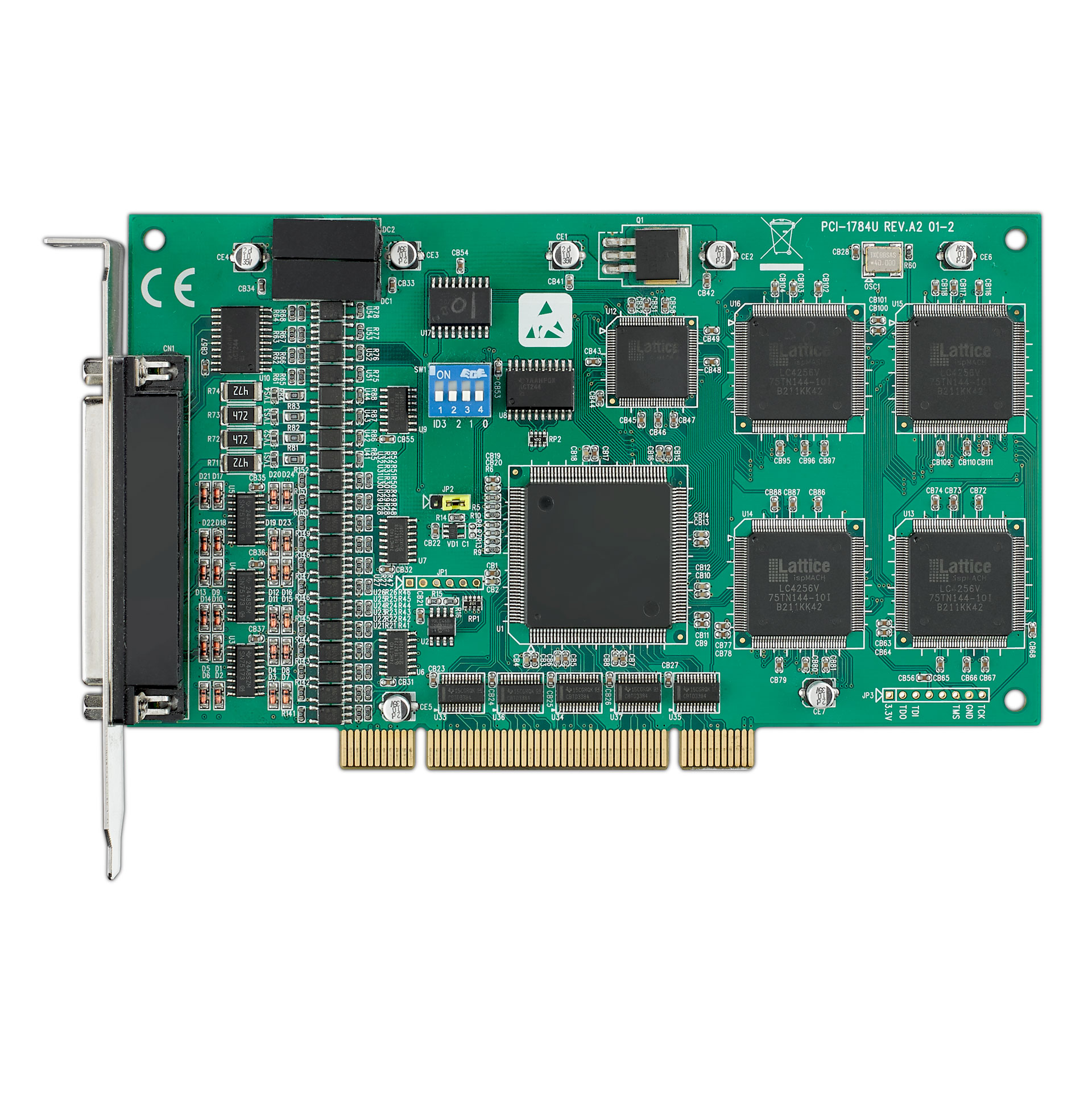

PCI-1784U Counter/Quadratur-Encoder Board
- Artikel-Nr.: PCI-1784U
- Eigenschaften: 4 Zähler-Eingänge mit 32 Bit und 2 MHz ++ nutzbar als Quadratur-Encoder oder Zähler ++ 4 Digitaleingänge ++ 4 Digitalausgänge
Die Encoder-Zähler haben eine Auflösung von 32-Bit, einen 8-Bit-Timer mit Zeitbasisauswahl für... mehr
Produktinformationen "PCI-1784U Counter/Quadratur-Encoder Board"
Die PCI-1784U ist eine universelle Zählerkarte mit vier Encoder-Zählern.
Die Encoder-Zähler haben eine Auflösung von 32-Bit, einen 8-Bit-Timer mit Zeitbasisauswahl für mehrere Bereiche, 4 isolierte digitale Ein- und 4 isolierte digitale Ausgänge. Die Zählerkarte eignen sich zur Motorsteuerung und Positionsüberwachung.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Weiterführende Links zu "PCI-1784U Counter/Quadratur-Encoder Board"
Digitale Eingänge
| DI Eingangs-Art: | isoliert |
| Digitale Eingangs-Kanäle: | 4 |
| DI Eingangs-Spannung logisch 0: | 3 V max. |
| DI Eingangs-Spannung logisch 1: | 10 V min. (30 V max.) |
| DI Überspannungsschutz: | 70 VDC |
| DI Isolation: | 2.500 VDC |
Digitale Ausgänge
| Digitale Ausgangs-Kanäle: | 4 |
| DO Ausgangs-Art: | isoliert |
| DO Ausgangs-Spannung: | logisch 0: 0.2 V max., logisch 1: 8 V min. |
| DO Optokoppler-Reaktionszeit: | 2 µs |
| DO Isolation: | 2.500 VDC |
Counter
| Counter-Kanäle: | 4 |
| Counter-Frequenz: | 8 MHz, 2 MHz, 1 MHz |
| Counter-Auflösung: | 32 Bit |
Allgemein
| Abmessungen (BxL): | 100 x 175 mm |
| Zertifikate: | CE |
| Formfaktor: | PCI-Karte |
| Signal-Anschluss-Konnektor: | DB37 (Buchse) |
| Host-Interface: | PCI V2.2 |
Umwelt
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
