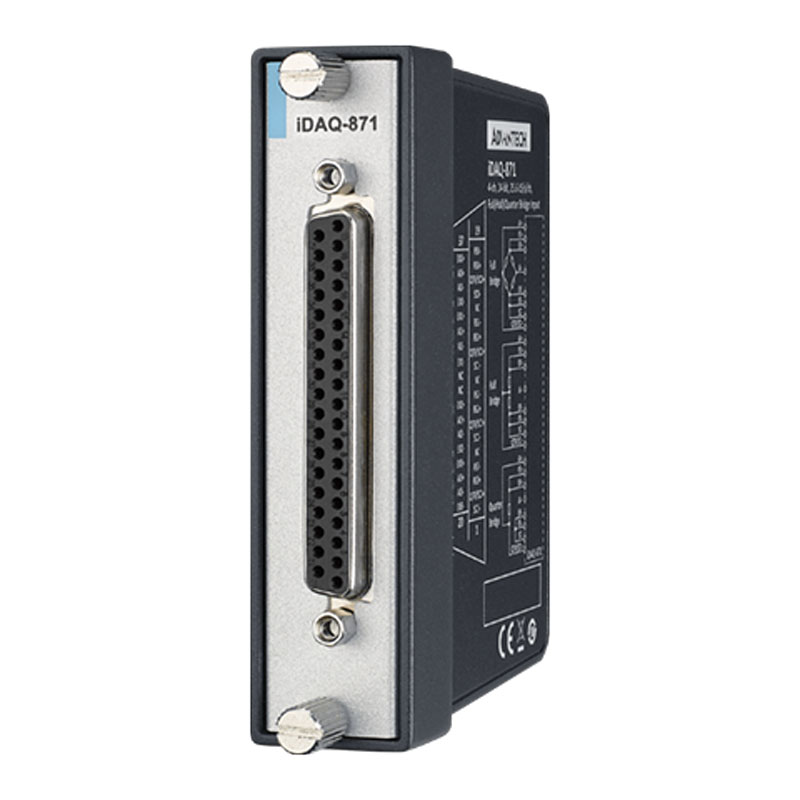

IDAQ-871 Brücken-Eingangs-Modul
- Artikel-Nr.: IDAQ-871-A
- Eigenschaften: 4 Brückeneingänge mit 24 Bit Auflösung ++ 25,6 kHz Abtastrate je Kanal ++ Voll-/Halb-/Viertelbrücke ++ analog/digital Trigger
Es besitzt eine integrierte Wheatstone-Brücke. Die 4 analogen Eingangskanäle besitzen eine Auflösung 24 Bit Auflösung mit einer maximalen Abtastrate von 25,6 kHz pro Kanal. Mit dem eingebauten Digital-Filter können unnötige Geräusche herausgefiltert werden, was zu einer Verbesserung des Signal-Rausch-Verhältnis führt. Mehrere Triggermodi sorgen für flexibel konfigurierte Erfassungszeitpunkte. Natürlich kann das Modul mit anderen iDAQ-Modulen synchronisiert werden.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
| Analoge Eingangs-Kanäle: | 4 |
| AI Auflösung: | 24 bit |
| AI Abtastrate (max.): | 25.6 kHz pro Kanal |
| AI Eingangs-Spannung bipolar: | ±1 V/V, ±500 mV/V, ±250 mV/V, ±125 mV/V, ±62.5 mV/V, ±31.25 mV/V, ±15.63 mV/V, ±7.81 mV/V |
| AI Trigger-Modi: | Start, Delayed Start, Stop, Delayed Stop |
| Eingangs-Filter: | Tiefpass |
| Filter-Charakteristik: | FIR, SINC1 |
| Sensoranschluss: | Messbrücken |

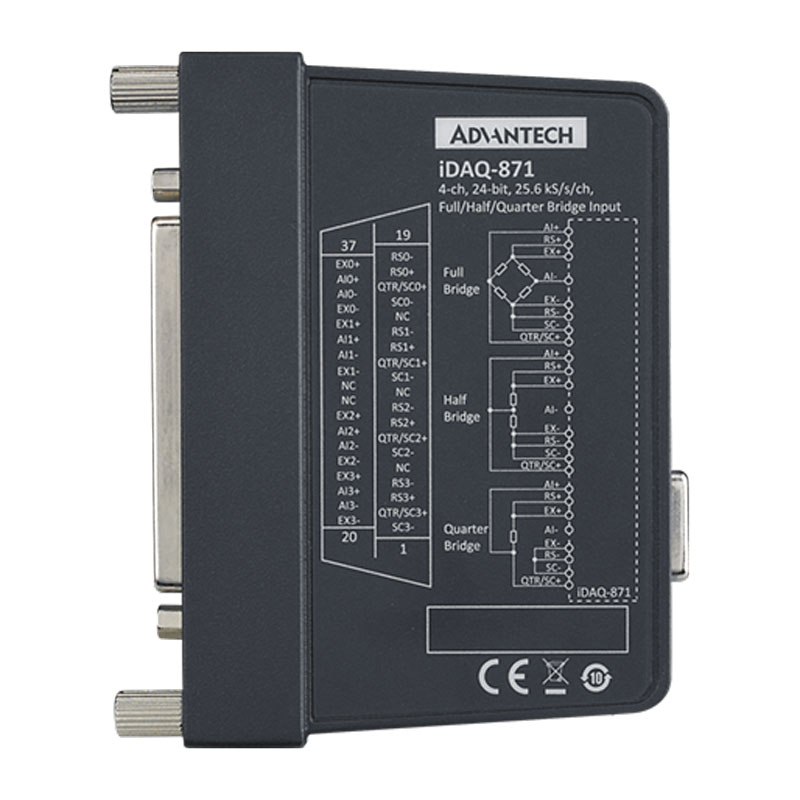

| Brücken-Eingang: | Vollbrücke, Halbbrücke, Viertelbrücke |
| AI Überspannungsschutz: | ±30 V |
| Abmessungen (BxHxT): | 25 x 100 x 80 mm |
| Gewicht: | 0.18 kg |

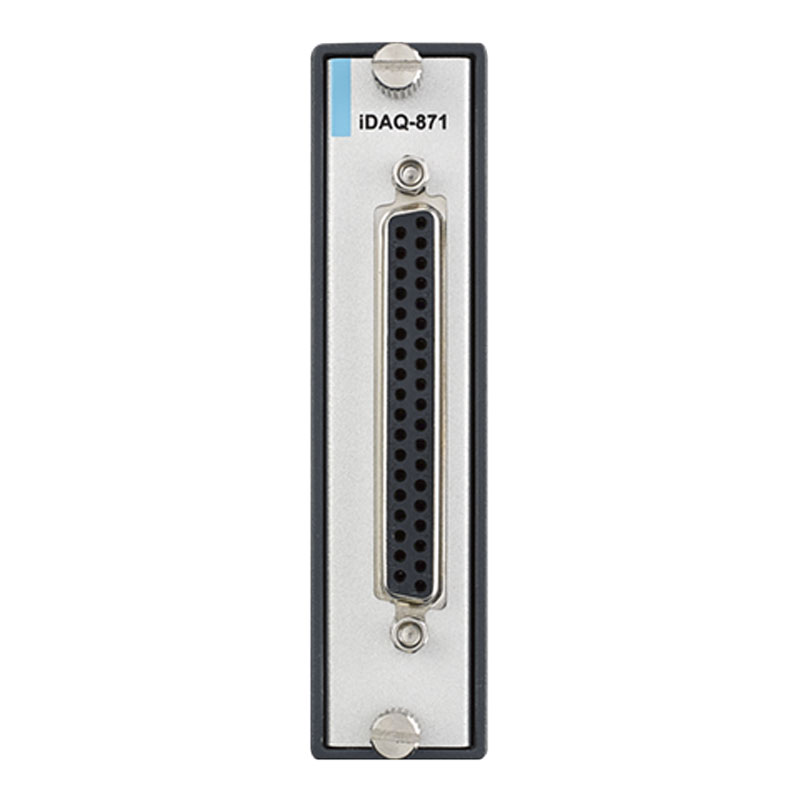

| Signal-Anschluss-Konnektor: | DB37 (Buchse) |
| Zertifikate: | CE, FCC |
| Arbeitstemperatur: | -40 ~ 70 °C |
| Lagertemperatur: | -40 ~ 85 °C |
| Luftfeuchtigkeit: | 90 % RH |
| Vibration: | 5 g |
