PCI-1710UL Messwerterfassungsboard

Die PCI-1710UL ist eine Multifunktions-Messkarte mit 16 single ended Analogeingänge und 12 Bit Auflösung, die auch als 8 differenzielle Eingänge benutzt werden können.

Ihre Summenabtastrate ist 100 kHz. Kanalindividuell können Verstärkungsfaktoren zwischen 0,5, 1, 2, 4 und 8 eingestellt werden. Damit der Messwert ohne Unterbrechung in den Host-Computer übertragen werden kann, steht ein FIFO-Speicher für 4096 Samples zur Verfügung. Ein Timer mit 16 Bit komplettiert die Ausstattung der Messkarte. Für eine Einbindung in Software-Applikationen gibt es das leistungsstarke und kostenfreie Entwicklungs-Tool DAQNavi. Es beinhaltet Treiber, API, SDK, Tools und Tutorials. Es ist mit allen gebräuchlichen Betriebssystemen kompatibel und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen inklusive LabVIEW.


PCLD-8810I Schraubklemmenanschlussboard

16 Single-ended oder 8 Differential Analogeingänge

PCLD-8810I Schraubklemmenanschlussboard

ADAM-3968 Schraubklemmenanschlussboard

with 69-Pin SCSI-II Connector ++ DIN Rail

ADAM-3968 Schraubklemmenanschlussboard

PCL-10168-1 Anschlusskabel

68-Pin SCSI-II (Länge 1 m)

PCL-10168-1 Anschlusskabel

PCL-10168-2 Anschlusskabel

68-Pin SCSI-II (Länge 2 m)

PCL-10168-2 Anschlusskabel
Highlights:
  • Analogeingänge: 16 single ended oder 8 differentiell
  • Auflösung: 12 Bit
  • Abtastrate: 100 kHz (Summe)
  • Eingangsspannungsbereiche: ±10V, ±5V, ±2.5V, ±1.25V, ±0.625V oder 0~10V, 0~5V, 0~2.5V, 0~1.25V
  • Messwertspeicher: 4096 Samples FIFO
  • digitale Eingänge: 16 (TTL)
  • digitale Ausgänge: 16 (TTL)
  • Counter/Timer: 1 (TTL), 16 Bit, 1 MHz max.
  • Bus-Interface: Universal PCI V2.2 (32 Bit)
  • Arbeitstemperatur: 0 ~ 60 °C
Bilder:

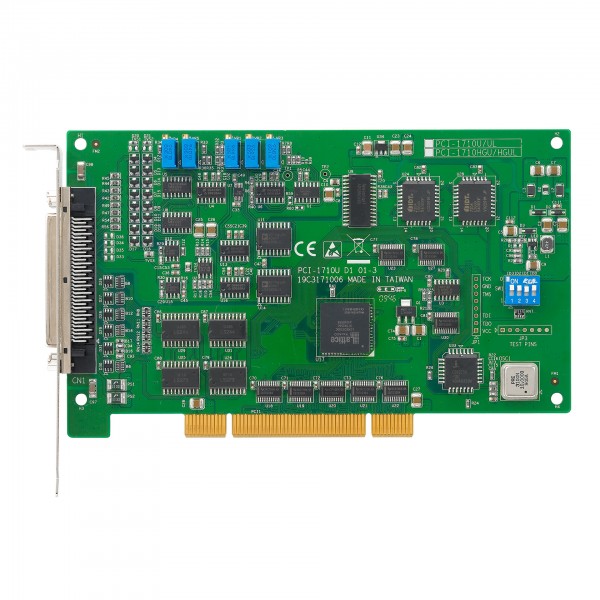

PCI-1710UL Messwerterfassungsboard
PCI-1710UL Messwerterfassungsboard
