ADAM-4118 Remote-I/O-Modul
- Artikel-Nr.: ADAM-4118
- Eigenschaften: 8 Analogeingänge mit 16 Bit Auflösung ++ 10/100 Hz Summen-Abtastrate ++ Eingangsgröße mA ++ für Thermoelementen ++ Modbus/RTU
Die Eingänge haben eine Auflösung von 16 Bit und - abhängig von der Einstellung - eine... mehr
Produktinformationen "ADAM-4118 Remote-I/O-Modul"

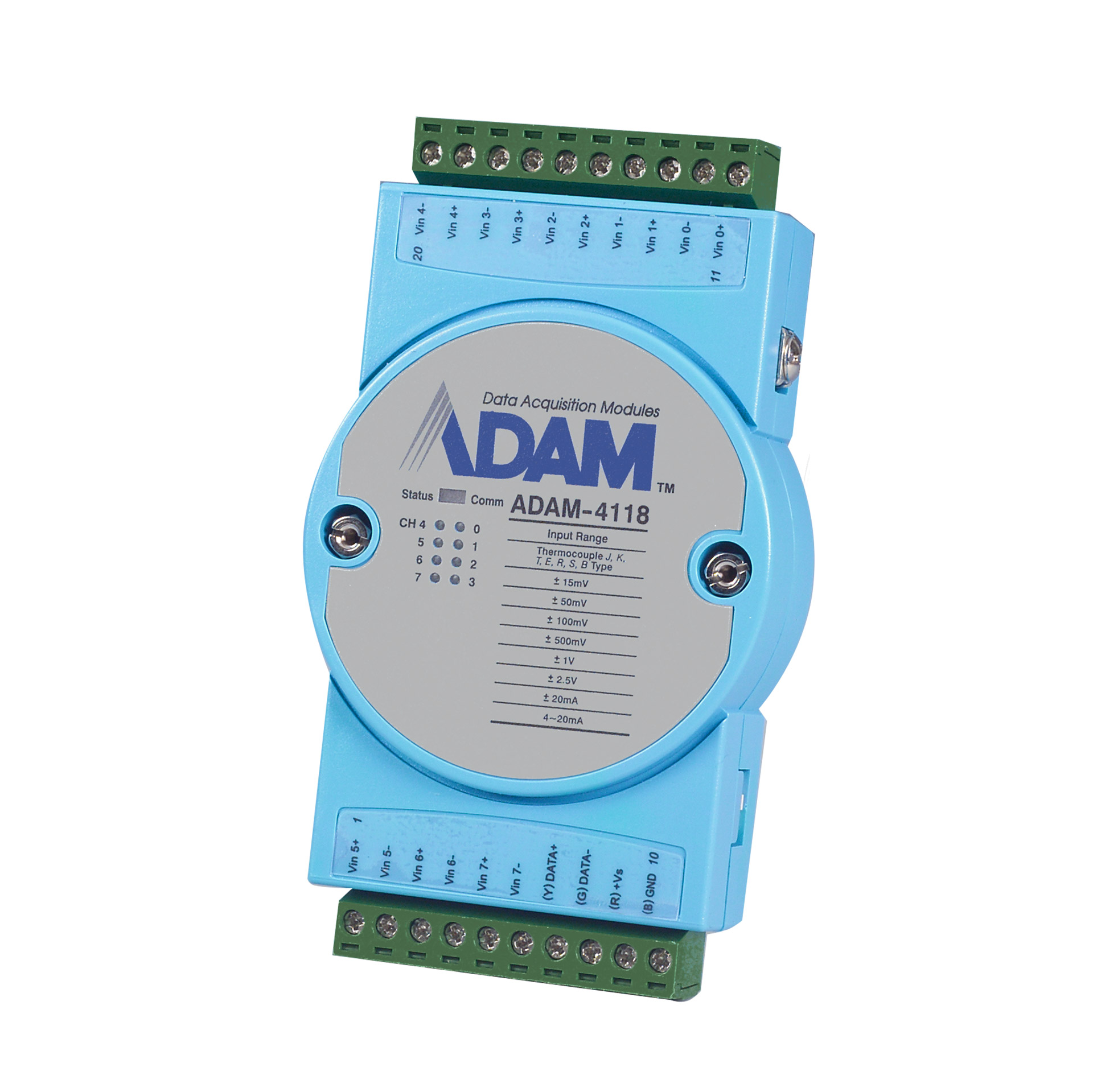

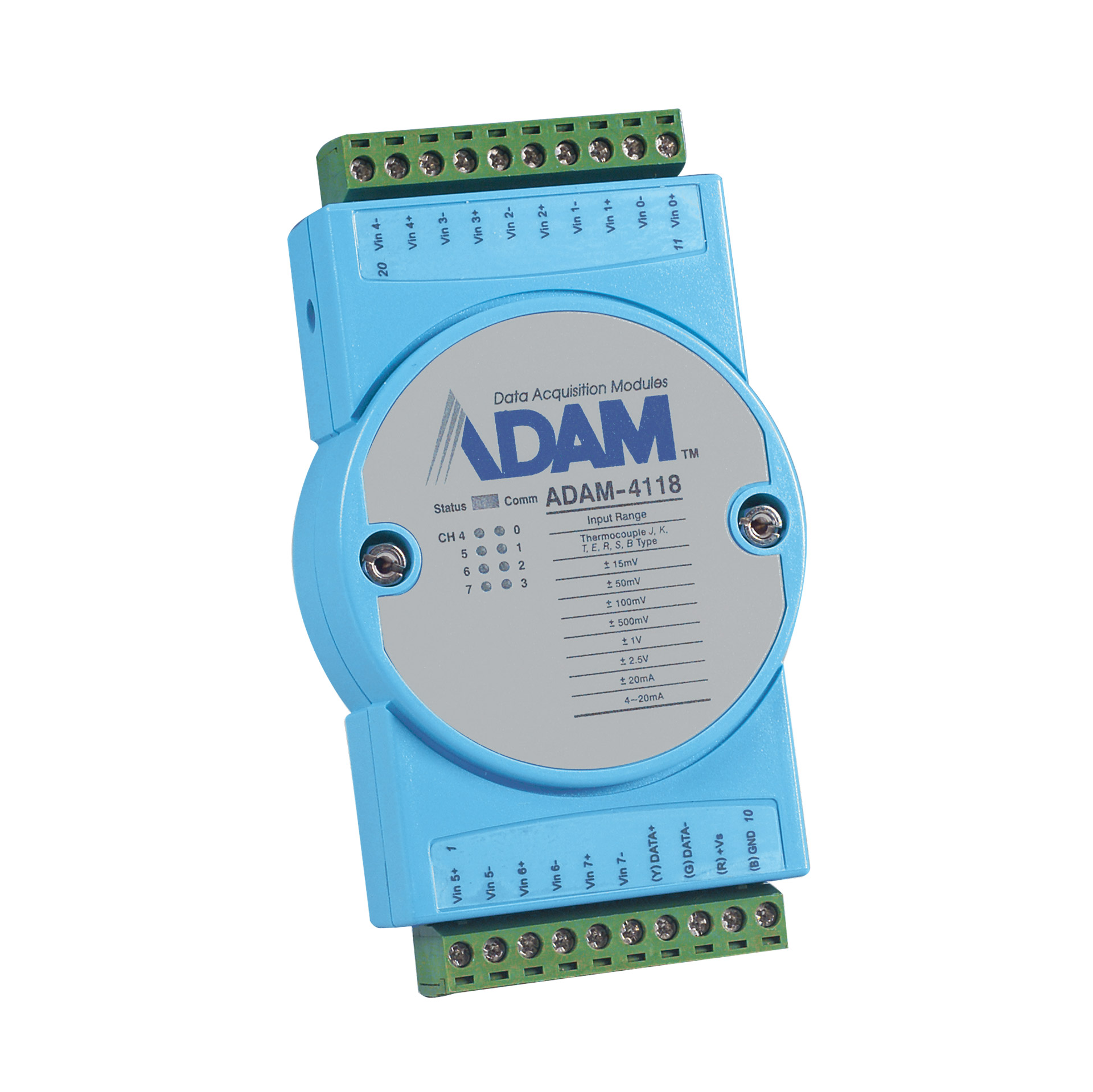

Das ADAM-4118 ist ein Remote-I/O-Modul mit 8 analogen differenziellen Eingängen zum direkten Anschluss von Thermoelementen.
Die Eingänge haben eine Auflösung von 16 Bit und - abhängig von der Einstellung - eine Summenabtastrate von 10 oder 100 Hz. Thermoelement vom Typ J, K, T oder E können an die Eingänge des ADAM-4118 angeschlossen werden. Die Kommunikation mit dem Host-System erfolgt über ein RS-485 Interface. Hierbei kommen entweder das ASCII oder das Modbus/RTU Protokoll zum Einsatz. Die analogen Eingänge sind vom seriellen Ausgang galvanisch getrennt. Dadurch wird die nachgeschaltete Elektronik vor Potenzialunterschieden bis zu 3000 VDC geschützt. Wegen des großen Arbeitstemperaturbereichs von -40 bis 85 °C kann das Remote-I/O-Modul auch in harschen industriellen Umgebungen verwendet werden.
Weiterführende Links zu "ADAM-4118 Remote-I/O-Modul"
Analoge Eingänge
| Analoge Eingangs-Kanäle: | 8 |
| AI Auflösung: | 16 Bit |
| AI Abtastrate (max.): | 100 Hz, 10 Hz |
| AI Eingangs-Art: | differential, unabhängig konfigurierbar |
| AI Eingangs-Spannung bipolar: | ± 2.5V, ± 500mV, ± 100mV, ± 50mV, ± 15mV |
| AI Eingangswiderstand: | 20 MOhm (Spannung), 120 Ohm (Strom) |
| AI Eingangs-Strom: | 4 ~ 20mA, ± 20mA |
| Sensoranschluss: | Thermoelemente |
| Thermoelement: | Typ J, K, T, E, R, S, B |
| AI Überspannungsschutz: | ±60 VDC |
Schutz-Funktion
| Isolation: | 3.000 VDC |
Allgemein
| Host-Interface: | RS-485 |
| Signal-Anschluss-Konnektor: | Schraubklemmblock |
| Host-Kommunikations-Protokoll: | ASCII command , Modbus/RTU |
| Gehäuse: | Kunststoff |
| Versorgungsspannung: | 10 ~ 48 VDC |
| Leistungsaufnahme: | 0.5 W |
| Montage: | Hutschiene, Wandmontage, Stapelbar |
| Zertifikate: | CE, FCC, UL, UL Class I Division 2 |
Umwelt
| Arbeitstemperatur: | -40 ~ 85 °C |
| Lagertemperatur: | -40 ~ 85 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
