PCIE-1843 Messwerterfassungsboard
- Artikel-Nr.: PCIE-1843-A
- Eigenschaften: 8 simultane Analogeingänge mit 14 Bit Auflösung ++ 20 MS/s Abtastrate je Kanal
Pro Kanal verfügt sie über eine Abtastrate von 20 MS/s pro Kanal. Die Messkarte hat eine... mehr
Produktinformationen "PCIE-1843 Messwerterfassungsboard"

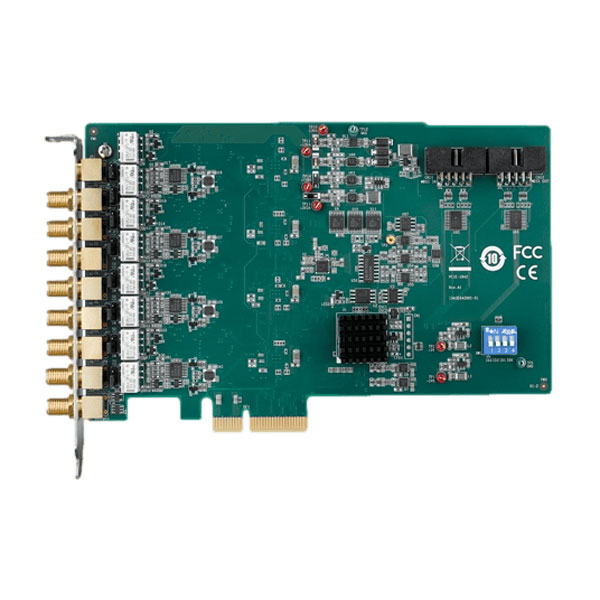

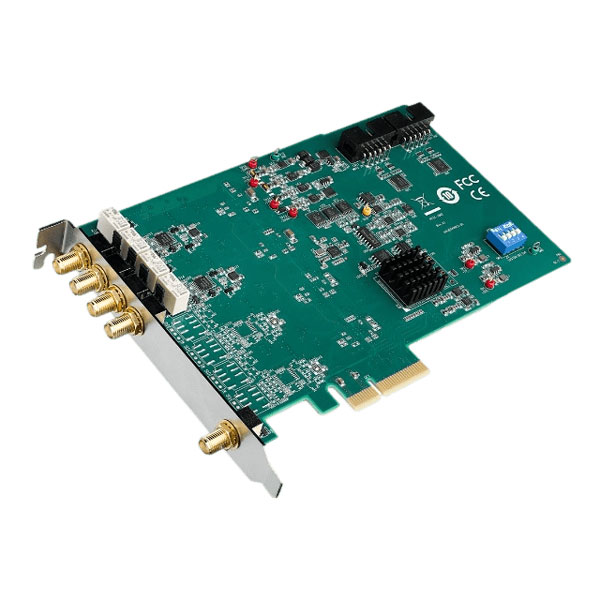

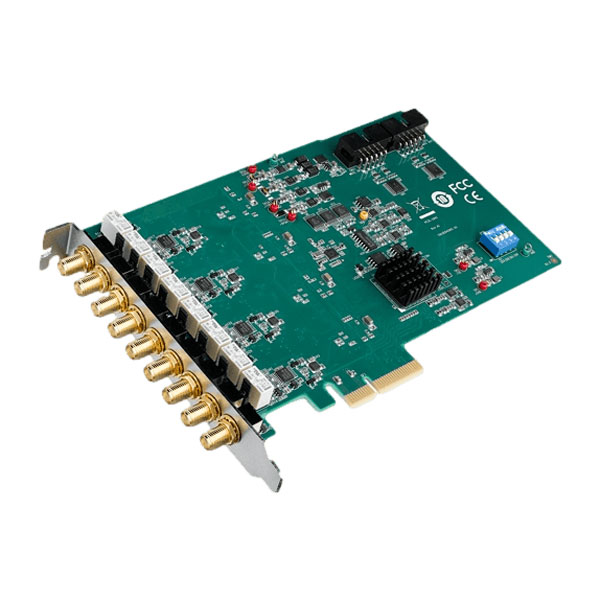

Die PCIE-1843 ist eine Messkarte, die dank ihrer vier beziehungsweise acht simultanen 14-Bit-Analogeingänge eine schnelle und präzise Datenerfassung ermöglicht.
Pro Kanal verfügt sie über eine Abtastrate von 20 MS/s pro Kanal. Die Messkarte hat eine On-Board-FIFO-Größe von 65,536 Samples. Die Kommunikation mit dem Host-PC erfolgt über ein PCI-Express Businterface.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Sie haben Fragen zum Artikel?
Zum Anfrage-Formular
Analoge Eingänge
| Analoge Eingangs-Kanäle: | 4 / 8 |
| AI Auflösung: | 14 Bit |
| AI Abtastrate (max.): | 20MS/s (je Kanal) |
| AI Eingangs-Art: | single ended |
| AI Eingangs-Spannung bipolar: | ±10 V, ±5 V, ±2.5 V, ±1 V, |
| AI Eingangswiderstand: | 1 MOhm, 50 Ohm |
| AI Trigger-Modi: | Start, Delayed Start, Stop, Delayed Stop |
| AI Überspannungsschutz: | ±15 VDC |
Allgemein
| Abmessungen (BxL): | 111 x 167 mm |
| Formfaktor: | PCI-Express-Karte |
| Gewicht: | 0.13 / 0.16 Kg |
| Host-Interface: | PCI Express x4 |
| Signal-Anschluss-Konnektor: | SMA |
| Zertifikate: | CE, FCC |
Umwelt
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
