PCIE-1842 Messwerterfassungsboard
- Artikel-Nr.: PCIE-1842-A
- Eigenschaften: 8 simultane Analogeingänge mit 14 Bit Auflösung ++ 10 MHz
Jeder Kanal arbeitet mit einer Abtastrate von 10?MHz. Die Messkarte verfügt über ein... mehr
Produktinformationen "PCIE-1842 Messwerterfassungsboard"

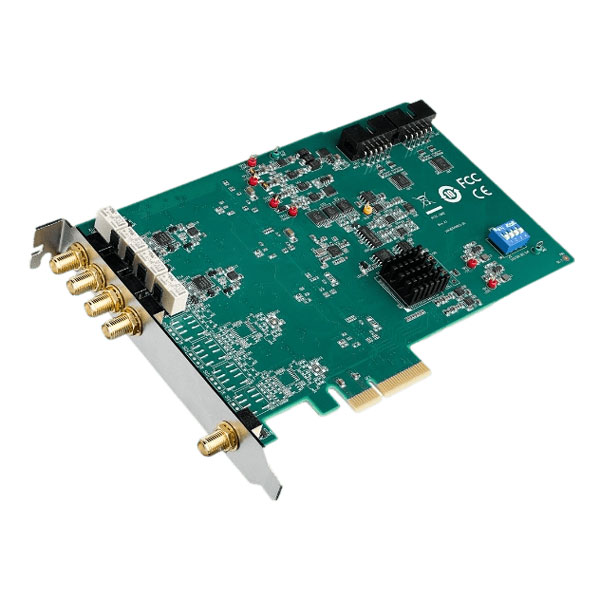

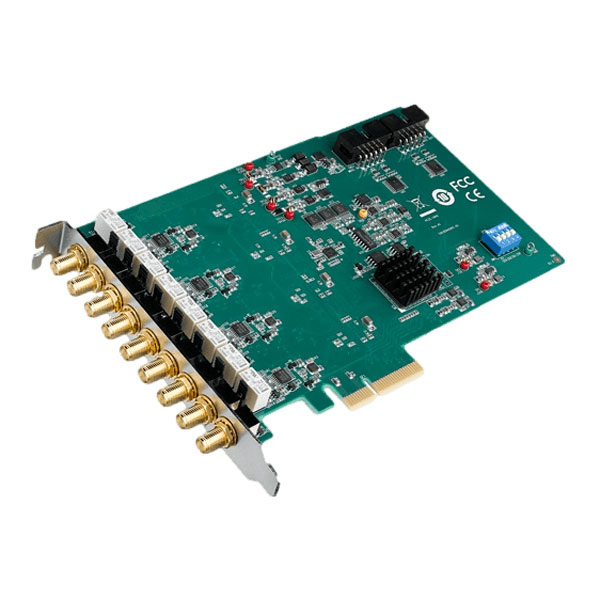

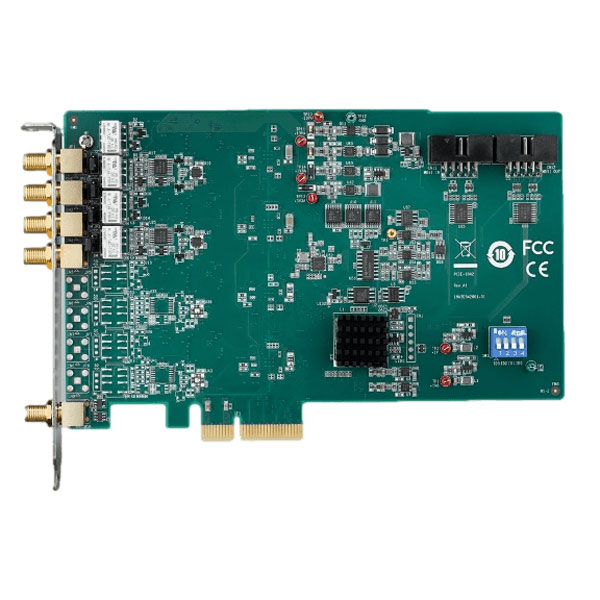

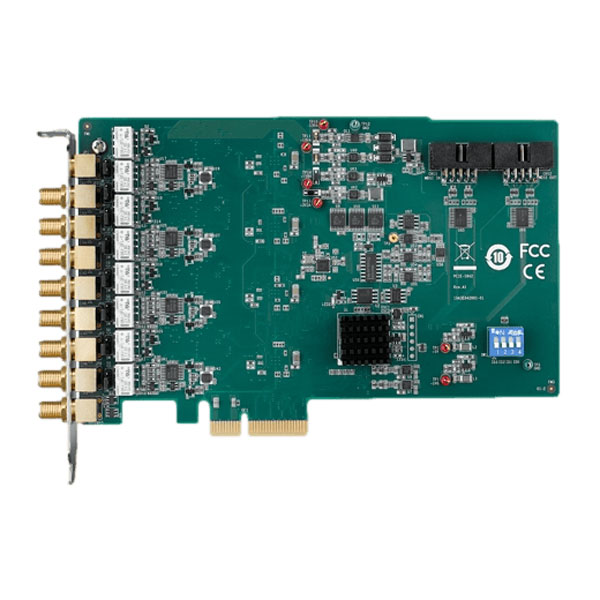

Die Messkarte PCIE-1842 ermöglicht dank ihrer vier beziehungsweise acht simultanen 14-Bit-Analogeingänge eine schnelle und präzise Datenerfassung.
Jeder Kanal arbeitet mit einer Abtastrate von 10?MHz. Die Messkarte verfügt über ein On-Board-FIFO mit einer Größe von 65.536 Samples. Die PCIe-1842 ist mit zwei Triggern ausgestattet: einem analogen und einem digitalen. Die Kommunikation mit dem Host-PC erfolgt über ein PCI-Express-Businterface.
Advantech stellt für seine Messdatenerfassungsprodukte das kostenlose Installationspaket XNavi bereit, das die Integration in Software-Anwendungen erleichtert. Das Paket lädt automatisch alle notwendigen Treiber und Werkzeuge von der Hersteller-Webseite herunter und installiert sie. Es unterstützt sämtliche gängigen Betriebssysteme und erleichtert die Entwicklung von Anwendungen in verschiedenen Entwicklungsumgebungen, darunter auch LabVIEW.
Sie haben Fragen zum Artikel?
Zum Anfrage-Formular
Analoge Eingänge
| Analoge Eingangs-Kanäle: | 4 / 8 |
| AI Auflösung: | 14 Bit |
| AI Abtastrate (max.): | 10 MHz (je Kanal) |
| AI Eingangs-Art: | single-ended |
| AI Eingangs-Spannung bipolar: | ±10 V, ±5 V, ±2.5 V, ±1 V |
| AI Eingangswiderstand: | 1 MOhm, 50 Ohm |
| AI Eingangs-Strom: | ±20 mA |
| AI Trigger-Modi: | Start, Delayed Start, Stop, Delayed Stop |
| AI Überspannungsschutz: | ±15 V |
Schnittstellen
| Bus-Interface: | PCIe x4 |
Allgemein
| Abmessungen (BxL): | 111 x 167 mm |
| Formfaktor: | PCI-Express-Karte |
| Gewicht: | 0.13 / 0.16 Kg |
| Signal-Anschluss-Konnektor: | SMA |
| Zertifikate: | CE, FCC |
Umwelt
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
