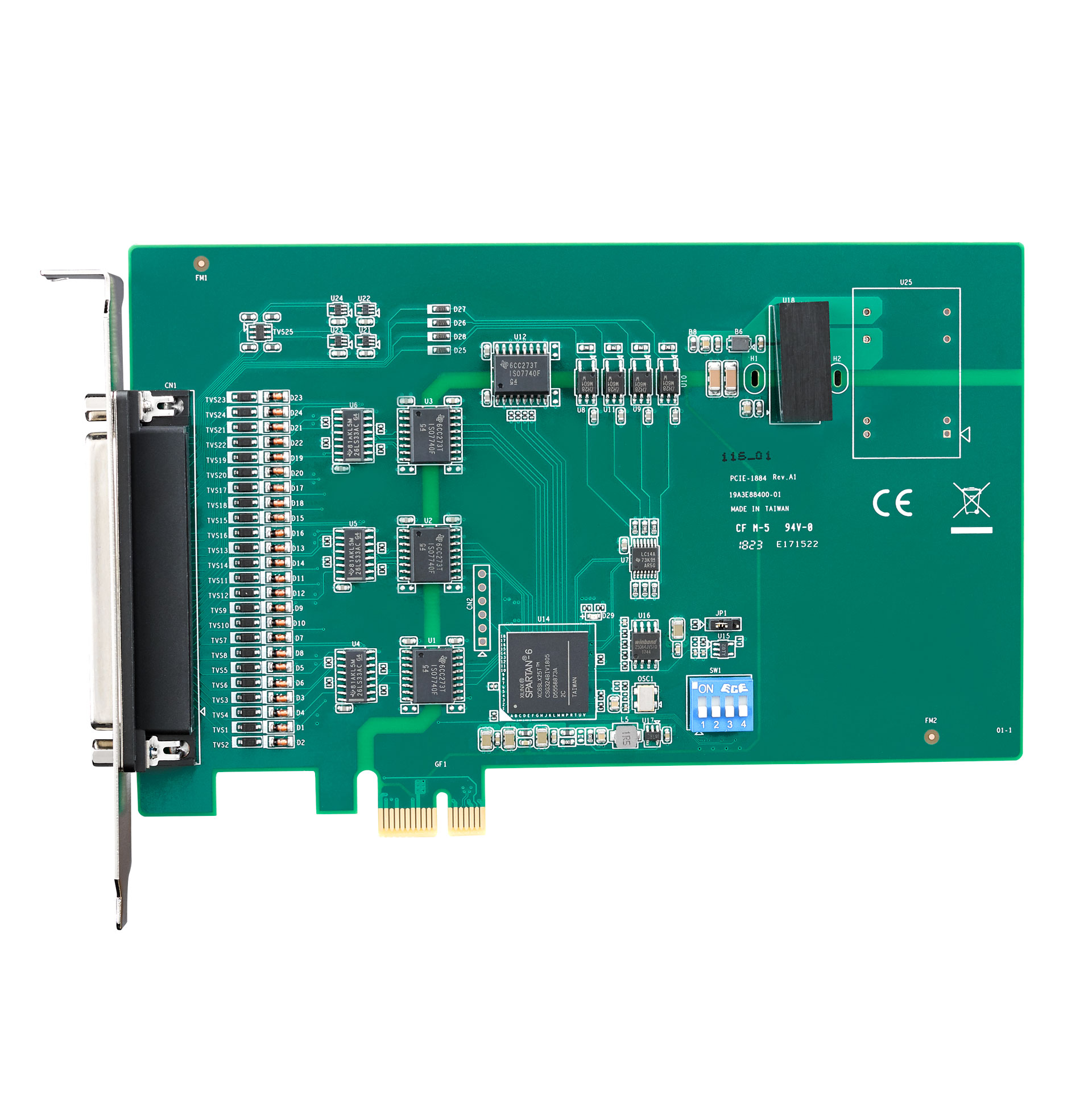

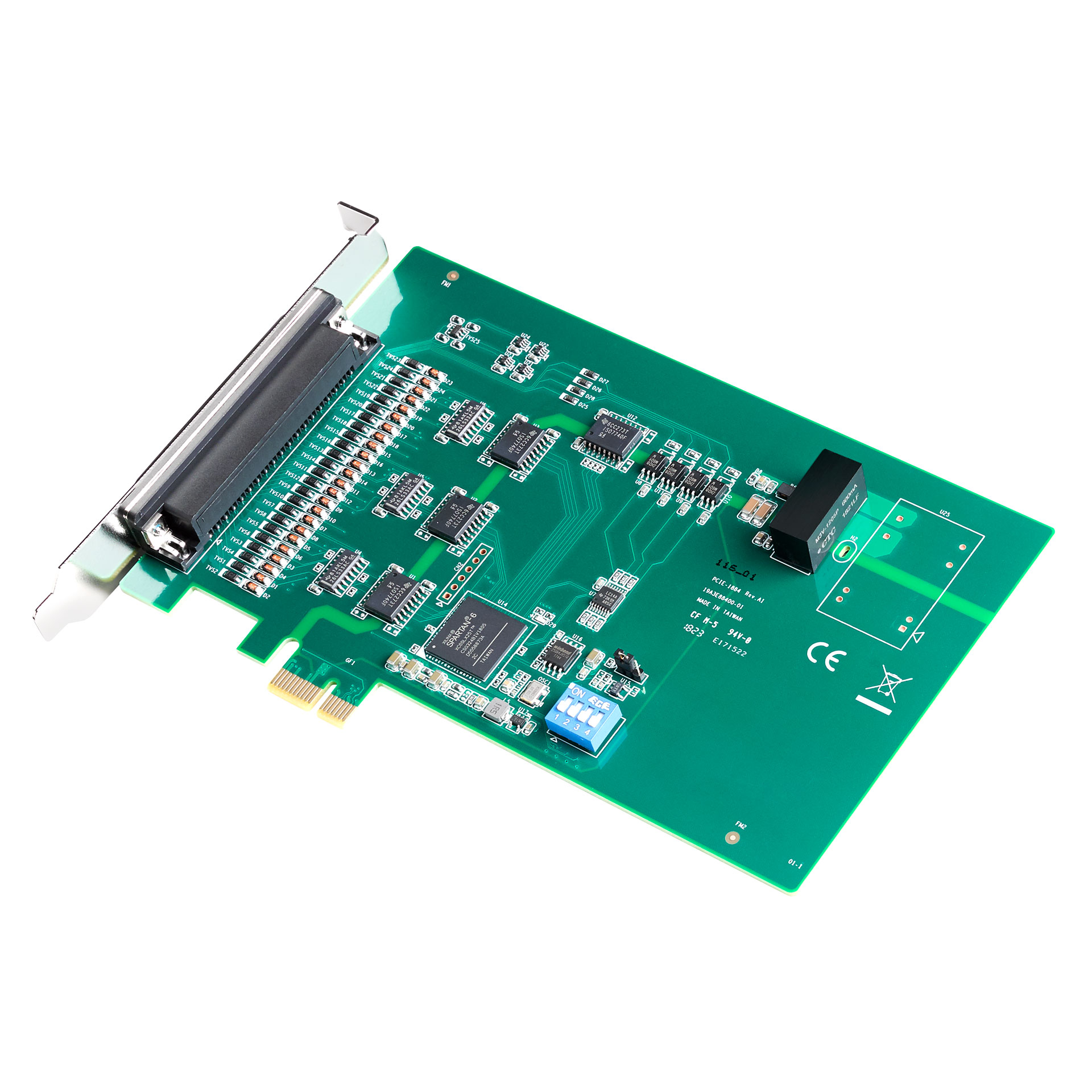

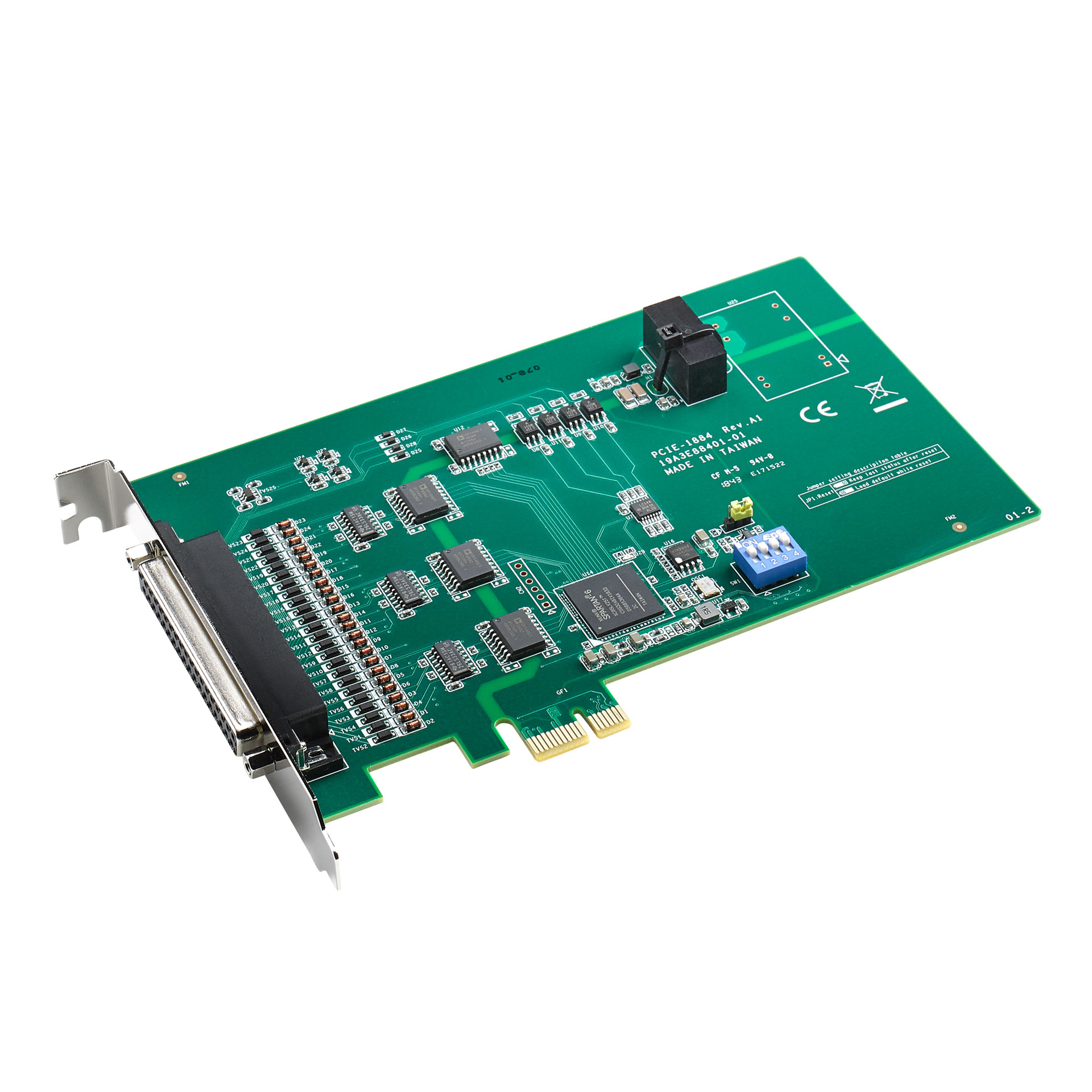

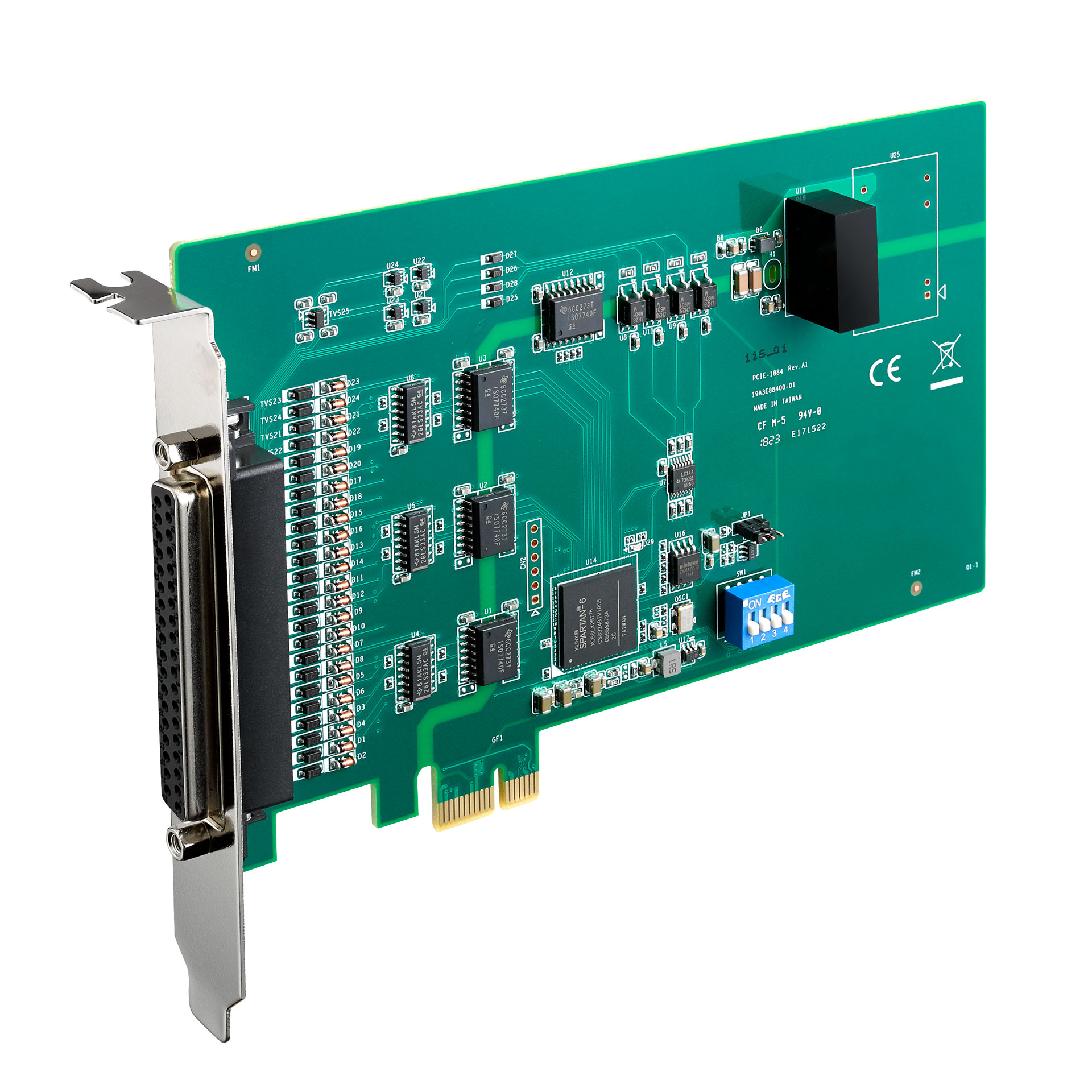

PCIE-1884 Counter/Quadratur-Encoder Board
- Artikel-Nr.: PCIE-1884-AE
- Eigenschaften: 4 Zähler-Eingänge mit 32 Bit und 10 MHz ++ nutzbar als Quadratur-Encoder oder Zähler ++ 4 Digitaleingänge ++ 4 Digitalausgänge
Sie hat vier 32-Bit Encoderzähler mit programmierbarem Triggerausgang (Preload-FIFO) für den Positionsvergleich, der für Motorsteuerungs- und Positionsüberwachungsanwendungen geeignet ist. Darüber hinaus bietet die PCIE-1884 allgemeine Zählerfunktionen wie Frequenzmessung, Pulsweitenmessung, Pulsausgabe und PWM-Ausgabe. Alle Kanäle sind durch eine 2.500 VDC Isolationsschaltung geschützt. Zusätzlich verfügt sie über je vier digitale Ein- und Ausgänge.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
| Digitale Eingangs-Kanäle: | 4 |
| DI Eingangs-Spannung logisch 0: | 2 V max. |
| DI Eingangs-Spannung logisch 1: | 5 V min. (50V max.) |
| DI Isolation: | 2.500 VDC |
| Digitale Ausgangs-Kanäle: | 4 |
| DO Ausgangs-Strom Quelle: | 24 mA max. |
| DO Ausgangs-Strom Senke: | 24 mA max. |
| DO Optokoppler-Reaktionszeit: | 100 ns |
| DO Isolation: | 2.500 VDC |
| Counter-Kanäle: | 4 |
| Counter-Frequenz: | Input: 10 MHz (40 MHz für Quadratur X4), Output: 10 MHz |
| Counter-Auflösung: | 32 Bit |
| Abmessungen (BxL): | 100 x 167 mm |
| Formfaktor: | PCI-Express-Karte |
| Signal-Anschluss-Konnektor: | DB37 (Buchse) |
| Host-Interface: | PCI Express x1 |
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -40 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
