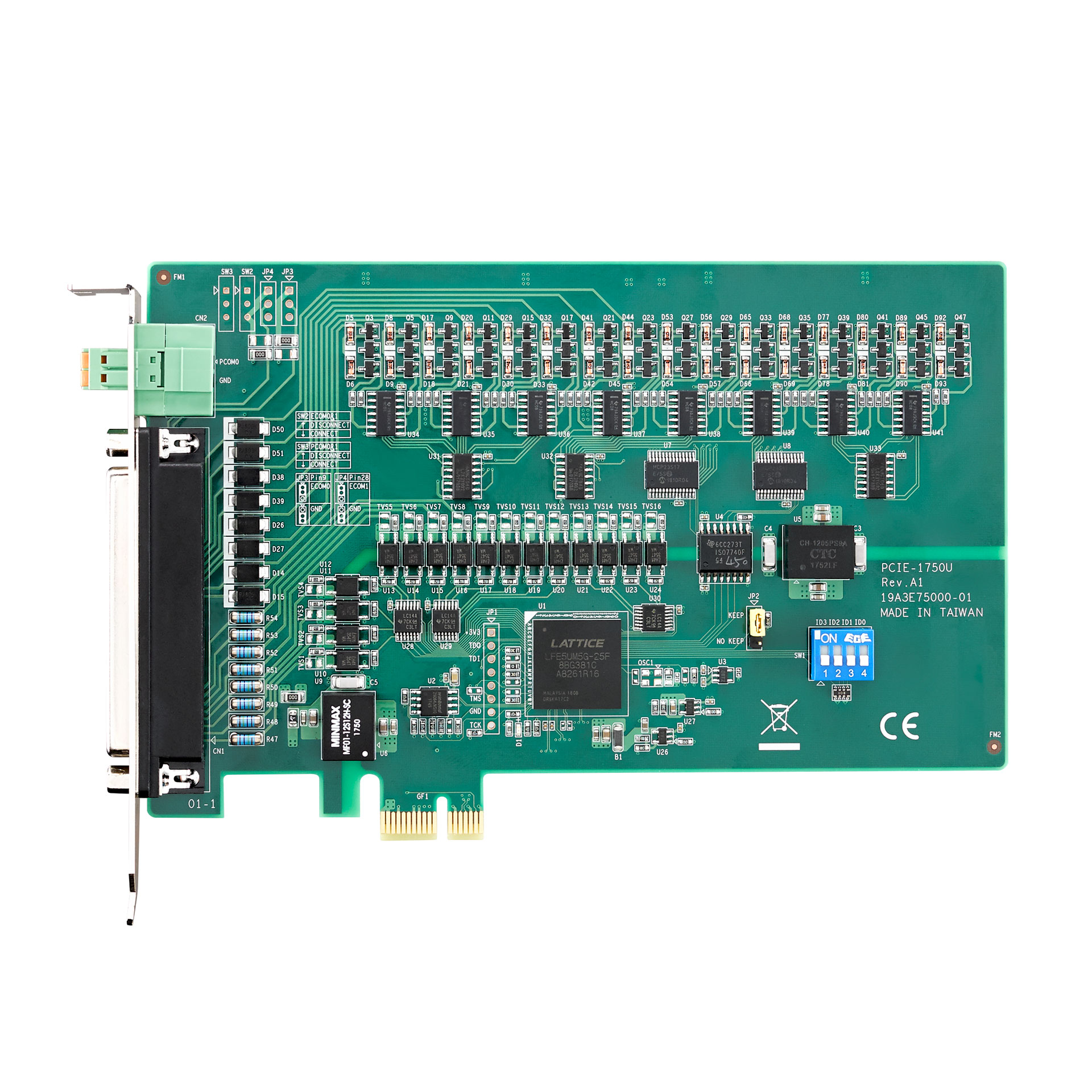

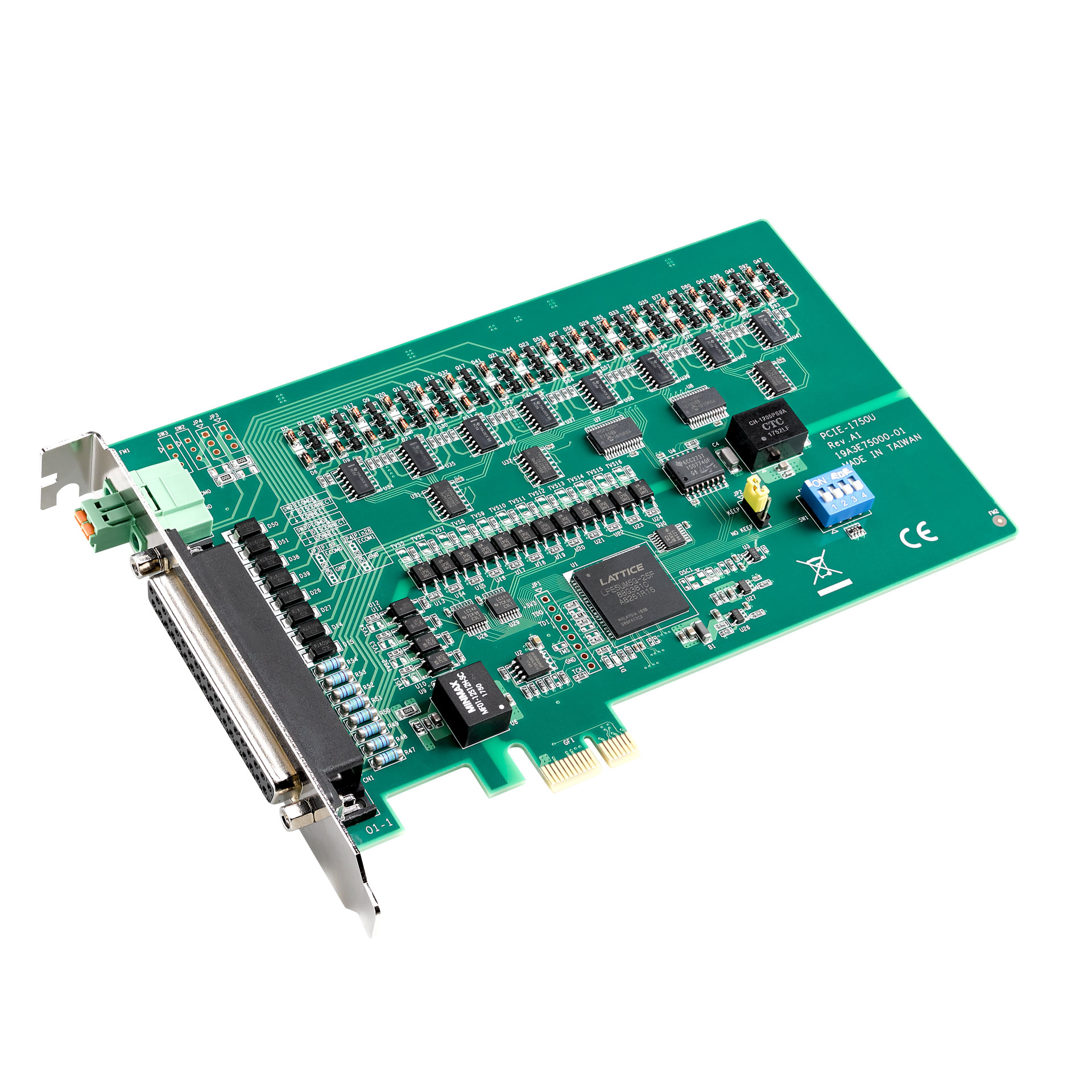

PCIE-1750U Isoliertes Digital-I/O-Board
- Artikel-Nr.: PCIE-1750U
- Eigenschaften: 16 isolierte Digitaleingänge ++ 16 isolierte Digitalausgänge ++ Isolationsspannung 2.500 VDC
Der Isolationsschutz liegt bei 2500 VDC. Die Polarität der digitalen Ausgänge kann mittels Software als NPN (Senkentyp) oder PNP (Quellentyp) eingestellt und an das jeweilige Anwendungsszenario werden. Die hohe Senkstromfähigkeit stellt sicher, dass diese Karte in industriellen Automatisierungsumgebungen eingesetzt werden. Die Kommunikation mit dem Host-Computer geschieht über ein PCIE-Businterface.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Sie haben Fragen zum Artikel?
Zum Anfrage-Formular
| Signal-Anschluss-Konnektor: | DB37 (Buchse) |
| DI Eingangs-Art: | isoliert |
| Digitale Eingangs-Kanäle: | 16 |
| DI Eingangs-Spannung logisch 0: | 3 V max. |
| DI Eingangs-Spannung logisch 1: | 10 V min. (30 V max.) |
| DI Eingangs-Widerstand: | 3.37 KOhm |
| DI Isolation: | 2.500 VDC |
| Digitale Ausgangs-Kanäle: | 16 |
| DO Ausgangs-Art: | Senke (NPN), Quelle (PNP) |
| DO Ausgangs-Spannung: | 5 ~ 40 VDC |
| DO Ausgangs-Strom Senke: | 350 mA max. (je Kanal) |
| DO Optokoppler-Reaktionszeit: | 100 µs |
| DO Isolation: | 2.500 VDC |
| Abmessungen (BxL): | 100 x 168 mm |
| Formfaktor: | PCI-Express-Karte |
| Host-Interface: | PCI Express x1 |
| Signal-Anschluss-Konnektor: | DB37 (Buchse) |
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -25 ~ 85 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
