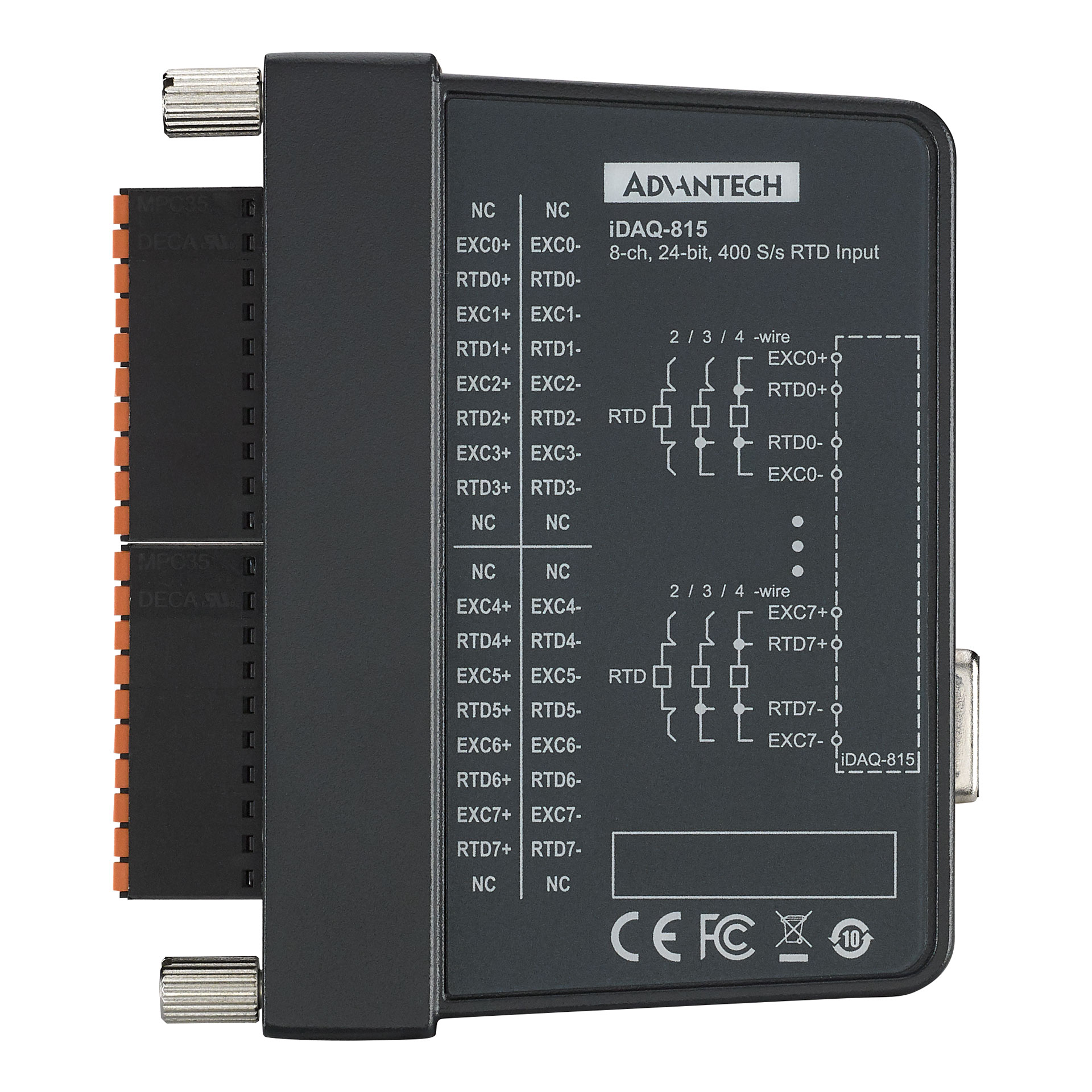

iDAQ-815 Analog-Eingangs-Modul
- Artikel-Nr.: IDAQ-815-AE
- Eigenschaften: 8 Analogeingänge mit 24 Bit Auflösung ++ 80 Hz Summen-Abtastrate ++ direkter Anschluss von Widerstandsthermometern
Es hat eine Summenabtastrate von bis zu 200 Hz bei einer Auflösung von 24 Bit. Es können Pt-100, Pt-1000, Balco500 und NiFE604 Sensoren über die Klemmblöcke angeschlossen werden. Es kann im laufenden Betrieb, dank seiner Hot-Swap-Fähigkeit gewechselt werden. Der große Betriebstemperaturbereich von -20 °C bis 60 °C ermöglicht einen Einsatz in harschen Umgebungen.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
| Analoge Eingangs-Kanäle: | 8 |
| AI Auflösung: | 24 bit |
| AI Abtastrate (max.): | 200 kHz (Summe) |
| AI Eingangs-Signal: | Spannung |
| AI Eingangs-Bandbreite: | 4.7 Hz (Hochauflösender Modus), 574 Hz (Hochgeschwindigkeitsmodus) |
| AI Trigger-Modi: | Start, Stop |
| AI Isolation: | 600 VRMS |
| Sensoranschluss: | Widerstandsthermometer |
| Widerstandsthermometer: | Pt100, Pt1000, NiFe604, Balco500 |
| AI Überspannungsschutz: | ± 30 V |
| Messwert-Speicher: | 512 Samples (FIFO) |
| Abmessungen (BxHxT): | 25 x 100 x 80 mm |
| Leistungsaufnahme: | 650 mW (typ.), 900 mW (max.) |
| Zertifikate: | CE, FCC |
| Signal-Anschluss-Konnektor: | Klemmblock |
| Arbeitstemperatur: | -20 ~ 60 °C |
| Lagertemperatur: | -40 ~ 70 °C |
| Luftfeuchtigkeit: | 10 ~ 90 % RH |
